ハンマーキャスター（差込みボス） 920MK・915MK

920MK-RB100

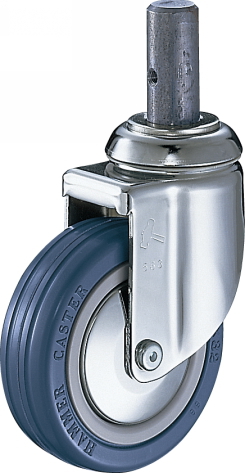

  • 920MK-RB100

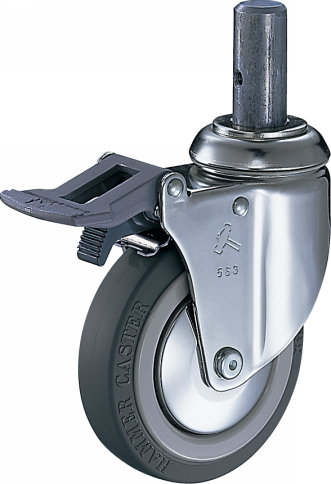

  • 915MK-KUB100

  • 915MK-KUB100 ストッパー作動時

・旋回部のボールレース径が大きく、幅広車輪の採用で旋回性能、走行安定性が抜群の差込みキャスターです。
・915MKはトータルロック機構を採用しています。
・車輪は防塵カバー付きです。
・915MK-150mmのみV寸法より旋回半径が大きくなります。
注）aは取付けねじ穴からワッシャーまでの寸法です。
・取付けパイプ外径φ32、φ38専用ソケットもあります。ソケットは別途ご用命ください。
・スチールレバーもできます。別途ご用命ください。

・トータルロックは旋回と車輪の回転を同時に制御できるロック機構です。

・スチール製

・RoHS適合品

＜使用例＞
・医療用ベッドや医療機器、また高級感のある外観からホテルのワゴンなどにも使用されています。

#キャスター

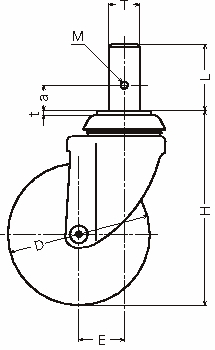

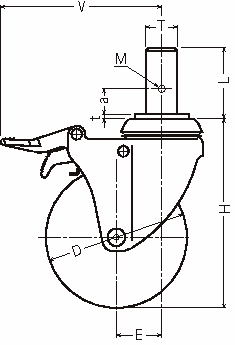

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 12件中 1-10件

  • 表示件数

12件の型式

  • 920MK

  • 915MK

型式 タイプ 車輪径
D
(mm)		 車幅
(mm)		 車輪構成 許容荷重
1個
(daN)		 取付高
H
(mm)		 軸径
T
(mm)		 軸長
L
(mm)		 取付ねじ穴
M		 a
(mm)		 V
(mm)		 ワッシャー
厚み
(mm)		 偏心
E
(mm)		 旋回半径
(mm)		 使用車輪記号
920MK-RB100 旋回 100 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 134 22 50 M6×1 18 - 3 32 83 434M-RB
920MK-RB125 旋回 125 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 162 22 50 M6×1 18 - 3 35 99 434M-RB
920MK-RB150 旋回 150 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 191 22 50 M6×1 18 - 3 44 120 434M-RB
920MK-KUB100 旋回 100 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルベアリング 100 134 22 50 M6×1 18 - 3 32 83 434M-KUB
920MK-KUB125 旋回 125 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルベアリング 100 162 22 50 M6×1 18 - 3 35 99 434M-KUB
920MK-KUB150 旋回 150 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルベアリング 100 191 22 50 M6×1 18 - 3 44 120 434M-KUB
915MK-RB100 旋回・トータルロック付き 100 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 134 22 50 M6×1 18 114 3 32 114 434M-RB
915MK-RB125 旋回・トータルロック付き 125 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 162 22 50 M6×1 18 114 3 35 114 434M-RB
915MK-RB150 旋回・トータルロック付き 150 32 ゴム車輪 ナイロンホイール ラジアルベアリング 100 191 22 50 M6×1 18 114 3 44 120 434M-RB
915MK-KUB100 旋回・トータルロック付き 100 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルベアリング 100 134 22 50 M6×1 18 114 3 32 114 434M-KUB

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
920MK-RB100 920MK-RB100 P 4,310 - 5日間
920MK-RB125 920MK-RB125 P 4,900 - 5日間
920MK-RB150 920MK-RB150 P 6,210 - 5日間
920MK-KUB100 920MK-KUB100 P 4,140 - 5日間
920MK-KUB125 920MK-KUB125 P 4,820 - 5日間
920MK-KUB150 920MK-KUB150 P 6,690 - 5日間
915MK-RB100 915MK-RB100 P 4,920 - 5日間
915MK-RB125 915MK-RB125 P 5,600 - 5日間
915MK-RB150 915MK-RB150 P 6,730 - 5日間
915MK-KUB100 915MK-KUB100 P 4,780 - 5日間
