ハンマーキャスター（差込みプラグ） 420EU・415EU

420 2EU-R75

  • 420 2EU-R75

  • 420 5EU-PR100

  • 415 2EU-N75

  • 415 5EU-UR100

・専用スパナを使用することにより脱着が簡単にできるパイプ取付け用キャスターです。
・パイプ取付け時は、適正トルク5～10N・m(51～102kg・f・cm)が維持できるような作業方法を設定してください。
・420EU／415EU-U・UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は59mmとなります。
・1EU／2EU／3EU／5EUのプラグは三ツ又形状です。
注）プラグはナイロン製ですので吸水するような環境でのご使用にはご注意ください。パイプ丸受金具の板厚（t）は1.6mmです。

・スチール製

・RoHS適合品

＜使用例＞
・ワゴン・ラック・台車等、軽量運搬機器に最適です。

#キャスター

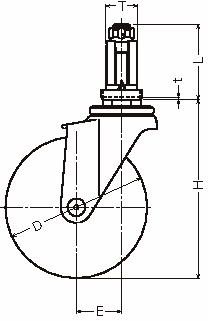

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 282件中 41-50件

  • 表示件数

282件の型式

  • 420EU（40・50・65・75mm）

  • 420EU（85・100・125・150mm）

  • 415EU（40・50・65・75mm）

  • 415EU（85・100・125・150mm）

型式 タイプ 車輪径
D
(mm)		 車幅
(mm)		 車輪構成 許容荷重
1個
(daN)		 取付高
H
(mm)		 取付パイプ内径
T
(mm)		 軸長
L
(mm)		 偏心
E
(mm)		 旋回半径
(mm)		 使用車輪記号
4201EU-PR75 旋回 75 21 ゴム車輪 スチールホイール 樹脂ブッシュ 40 95 16～18 53 29 68 430E-PR
4202EU-PR65 旋回 65 20 ゴム車輪 スチールホイール 樹脂ブッシュ 30 85 19～21 53 24 58 430E-PR
4202EU-PR75 旋回 75 21 ゴム車輪 スチールホイール 樹脂ブッシュ 40 95 19～21 53 29 68 430E-PR
4203EU-PR65 旋回 65 20 ゴム車輪 スチールホイール 樹脂ブッシュ 30 85 22～24 53 24 58 430E-PR
4203EU-PR75 旋回 75 21 ゴム車輪 スチールホイール 樹脂ブッシュ 40 95 22～24 53 29 68 430E-PR
4204EU-PR100 旋回 100 22 ゴム車輪 スチールホイール 樹脂ブッシュ 50 126 18～20 53 32 83 430E-PR
4204EU-PR125 旋回 125 22 ゴム車輪 スチールホイール 樹脂ブッシュ 60 152 18～20 53 39 103 430E-PR
4204EU-PR150 旋回 150 22 ゴム車輪 スチールホイール 樹脂ブッシュ 60 180 18～20 53 42 118 430E-PR
4205EU-PR100 旋回 100 22 ゴム車輪 スチールホイール 樹脂ブッシュ 50 126 21～23 53 32 83 430E-PR
4205EU-PR125 旋回 125 22 ゴム車輪 スチールホイール 樹脂ブッシュ 60 152 21～23 53 39 103 430E-PR

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
4201EU-PR75 4201EU-PR75 P 1,410 - 5日間
4202EU-PR65 4202EU-PR65 P 1,360 - 5日間
4202EU-PR75 4202EU-PR75 P 1,440 - 5日間
4203EU-PR65 4203EU-PR65 P 1,360 - 5日間
4203EU-PR75 4203EU-PR75 P 1,440 - 5日間
4204EU-PR100 4204EU-PR100 P 1,990 - 5日間
4204EU-PR125 4204EU-PR125 P 2,390 - 5日間
4204EU-PR150 4204EU-PR150 P 2,900 - 5日間
4205EU-PR100 4205EU-PR100 P 1,960 - 5日間
4205EU-PR125 4205EU-PR125 P 2,330 - 5日間
