ハンマーキャスター（差込みプラグ） 420EN・415EN

420 1EN-R75

  • 420 1EN-R75

  • 420 2EN-PR100

  • 415 1EN-N75

  • 415 2EN-UR100

・専用スパナを使用することにより脱着が簡単にできるパイプ取付け用キャスターです。
・取付けパイプ外径、丸パイプ用は25mm／32mm／38mm、角パイプ用は25mm／32mmです。
・パイプ取付け時は、適正トルク5～10N・m（51～102kg・f・cm）が維持できるような作業方法を設定してください。
・420EN／415EN-U・UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は59mmとなります。
注）プラグはナイロン製ですので吸水するような環境でのご使用にはご注意ください。

・スチール製

・RoHS適合品

#キャスター

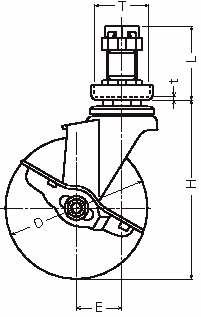

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 470件中 431-440件

  • 表示件数

470件の型式

  • 420EN（40・50・65・75mm）

  • 420EN（85・100・125・150mm）

  • 415EN（40・50・65・75mm）

  • 415EN（85・100・125・150mm）

型式 タイプ 車輪径
D
(mm)		 車幅
(mm)		 車輪構成 許容荷重
1個
(daN)		 取付高
H
(mm)		 取付パイプ外径
T
(mm)		 軸長
L
(mm)		 偏心
E
(mm)		 旋回半径
(mm)		 使用車輪記号
4151EN-MC125 旋回・ストッパー付き 125 25 MCナイロン車輪 一体型 70 152 φ32 52 39 103 499E-MC
4151EN-MC150 旋回・ストッパー付き 150 25 MCナイロン車輪 一体型 70 180 φ32 52 42 118 499E-MC
4152EN-MC40 旋回・ストッパー付き 38 17 MCナイロン車輪 一体型 30 59 φ38 52 20 51 499G-MC
4152EN-MC50 旋回・ストッパー付き 50 20 MCナイロン車輪 一体型 40 68 φ38 52 21 58 499G-MC
4152EN-MC65 旋回・ストッパー付き 65 20 MCナイロン車輪 一体型 40 85 φ38 52 24 62 499E-MC
4152EN-MC75 旋回・ストッパー付き 75 20 MCナイロン車輪 一体型 50 95 φ38 52 29 68 499E-MC
4152EN-MC100 旋回・ストッパー付き 100 25 MCナイロン車輪 一体型 60 126 φ38 52 32 83 499E-MC
4152EN-MC125 旋回・ストッパー付き 125 25 MCナイロン車輪 一体型 70 152 φ38 52 39 103 499E-MC
4152EN-MC150 旋回・ストッパー付き 150 25 MCナイロン車輪 一体型 70 180 φ38 52 42 118 499E-MC
4153EN-MC40 旋回・ストッパー付き 38 17 MCナイロン車輪 一体型 30 59 φ25 52 20 51 499G-MC

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
4151EN-MC125 4151EN-MC125 P 6,590 - 5日間
4151EN-MC150 4151EN-MC150 P 8,240 - 5日間
4152EN-MC40 4152EN-MC40 P 2,260 - 5日間
4152EN-MC50 4152EN-MC50 P 2,490 - 5日間
4152EN-MC65 4152EN-MC65 P 2,840 - 5日間
4152EN-MC75 4152EN-MC75 P 3,420 - 5日間
4152EN-MC100 4152EN-MC100 P 4,900 - 5日間
4152EN-MC125 4152EN-MC125 P 6,590 - 5日間
4152EN-MC150 4152EN-MC150 P 8,100 - 5日間
4153EN-MC40 4153EN-MC40 P 2,200 - 5日間
