ハンマーキャスター
420Y-R50
420Y-R50
・取付け方法が非常に特徴的なキャスターです。
・スチールボールをサイドに配置している為、上部取付け穴を利用して簡単に取付けることができます。
・50mmのみオールステンレス製も制作できます。(320Y-50)
・420Y-U40mmは車輪径38mmを使用の為、取付け高さ(Hmm)は60mmとなります。
・スチール製
・RoHS適合品
＜使用例＞
・一般家庭や事業所で使用されているあらゆる軽量製品に適しています。
4件の型式

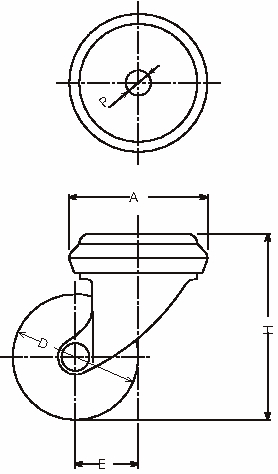

| 型式 | タイプ |
車輪径 D (mm) |
車幅 (mm) |
車輪構成 |
許容荷重 1個 (daN) |
取付高 H (mm) |
取付座 A (mm) |
取付穴径 P (mm) |
偏心 E (mm) |
旋回半径 (mm) |
使用車輪記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 420Y-R50 | 旋回 | 50 | 20 | ゴム車輪 一体型 樹脂ブッシュ | 30 | 74 | 55 | 10 | 25 | 51 | 425E-R |
| 420Y-U40 | 旋回 | 38 | 17 | エラストマー車輪 一体型 樹脂ブッシュ | 20 | 60 | 45 | 10 | 19 | 40 | 439G-U |
| 420Y-N40 | 旋回 | 40 | 16 | ナイロン車輪 一体型 | 20 | 61 | 45 | 10 | 19 | 40 | 429G-N |
| 420Y-N50 | 旋回 | 50 | 21 | ナイロン車輪 一体型 | 30 | 74 | 55 | 10 | 25 | 51 | 429G-N |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 420Y-R50 | 420Y-R50 | P | 820 | - | 5日間 |
| 420Y-U40 | 420Y-U40 | P | 560 | - | 5日間 |
| 420Y-N40 | 420Y-N40 | P | 530 | - | 5日間 |
| 420Y-N50 | 420Y-N50 | P | 680 | - | 5日間 |
