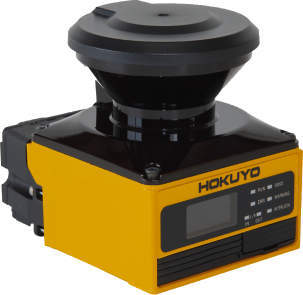

UAM-05LECA-T301
-
![]()
UAM-05LECA-T301
EtherCATタイプが新登場！！
■EtherCAT接続によるネットワーク管理。
・産業用ネットワークEtherCATに接続するので、ネットワーク上にある複数センサの管理が可能
・設定はもちろん、モニタや出力が一括管理出来ます。
・また、ナビゲーション用データも通信でき、マスターを通して既存のナビゲーション用コントローラとも接続出来ます。
■省配線で簡単。
・基本的な安全出力はEtherCATで配線するので、面倒な出力回路の配線を考えたり、迷ったりすることがありません。
■防護領域、パターン切替が増加。不要な停止を削減。
・安全を防護する領域が最大5領域設定可能。
・エリアパターンも最大176パターン切替と増加しました。
・防護領域をより細かく設定することで、停止させる範囲を作業に合わせて制御することができ、不必要な停止を削減します。
■AGVの速度をネットワークで共有
・通常のエンコーダをセンサに接続することで、AGVに搭載されたエンコーダからの速度情報をネットワークで共有。速度によるエリアパターン切替がより使いやすくなりました。
・EtherCAT対応のエンコーダを使用する必要はありません。
■ディスプレイ表示で一目瞭然
・従来のUAMシリーズでは搭載されていなかったディスプレイ表示が加わり、動作状況や設定状況を一目で確認できるようになりました。
共通仕様
| 種類 | セーフティレーザスキャナ |
|---|---|
| 防護領域 | 最大5.0m |
| 警告領域 | 最大30m(非安全) |
| 追加安全距離 | ～3,000mm：+60mm ～3,001mm～：+100mm |
| 検出性能 | 黒色シート(反射率1.8％)～回帰反射板 |
| 検出角度 | 270° |
| 最小検出幅 | 30mm(最長距離：1.8m) 40mm(最長距離：2.5m) 50mm(最長距離：3.0m) 70mm/150mm(最長距離：5.0m) |
| スキャン周期 | 30ms(回転速度 2,000rpm) |
| スキャンエリア | 最大176個 |
| 応答時間 | OFF：80～2,030ms ON：290～2,030ms |
| 光源(素子) | パルスレーザダイオード |
| 光源(波長) | 905nm |
| 光源(レーザ保護クラス) | レーザクラス1 |
| タイプ | タイプ3(IEC61496-1、IEC61496-3) |
| 機能安全 | SIL 2(Type B、HFT=1) (IEC61508) |
| PFHｄ | 9.4×10-8(T1=20year) |
| 寸法 | 80mm(W)×104mm(D)×95mm(H) |
| 質量 | 0.4kg |
| 保護構造 | IP65 |
| ケース材質 | 本体：アルミダイキャスト コネクタユニット：アルミダイキャスト 光学窓：ポリカーボネート |
| 電源電圧 | DC24V±10％：コンバータ電源使用時 DC24V-30%/＋20％：バッテリー使用時 |
| 消費電力 | 出力負荷なし：7W 最大(出力負荷あり)：20W |
