チェックバルブ（フッ素樹脂製） C5シリーズ

C5

C5

フッ素樹脂製

■接液する樹脂はすべてフッ素樹脂を採用した設計

■特殊なフッ素樹脂製スプリングを採用

■各種シール材を選定することで、薬液や溶剤、腐食性流体等幅広い流体で使用可能。

: #チェックバルブ

共通仕様

使用液体	接液部を腐食させない機体・液体
１．ボディ	PTFE
２．ディスク	PTFE
３．ストッパー	PFA
４．キャップ	PVDF
５．スプリング	テフロンモールド
６．Oリング	・V：FKN ・N：NBR ・E：EPDM ・K：カルレッツ

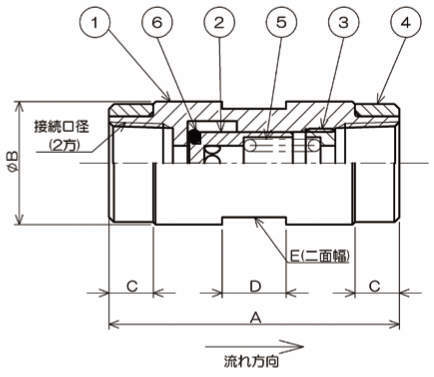

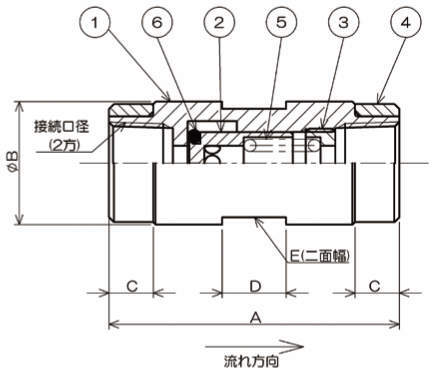

寸法図
カタログ・チラシ

C5

詳細仕様

前へ

次へ

6件中 1-6件
表示件数

仕様
価格・納期

6件の型式

型式	シリーズ	タイプ	接続口径	材質		使用圧力	耐圧	クラッキング圧力	A (mm)	B (mm)	C (mm)	D (mm)	二面幅 E (mm)
				本体	シール
				本体	シール
C5-3-V	C5	フッ素樹脂製	Rc3/8	PTFE	FKM（標準）	0～400kPa	500kPa	20kPa前後（標準）	59.0	25.0	9.0	13.0	22.0
C5-3-K	C5	フッ素樹脂製	Rc3/8	PTFE	カルレッツ	0～400kPa	500kPa	20kPa前後（標準）	59.0	25.0	9.0	13.0	22.0
C5-4-V	C5	フッ素樹脂製	Rc1/2	PTFE	FKM（標準）	0～400kPa	500kPa	20kPa前後（標準）	74.0	30.0	16.0	16.0	26.0
C5-4-K	C5	フッ素樹脂製	Rc1/2	PTFE	カルレッツ	0～400kPa	500kPa	20kPa前後（標準）	74.0	30.0	16.0	16.0	26.0
C5-6-V	C5	フッ素樹脂製	Rc3/4	PTFE	FKM（標準）	0～400kPa	500kPa	20kPa前後（標準）	85.0	37.0	18.0	15.0	34.0
C5-6-K	C5	フッ素樹脂製	Rc3/4	PTFE	カルレッツ	0～400kPa	500kPa	20kPa前後（標準）	85.0	37.0	18.0	15.0	34.0

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
C5-3-V	C5-3-V	P	33,200	-	6日間
C5-3-K	C5-3-K	P	52,000	-	6日間
C5-4-V	C5-4-V	P	36,800	-	6日間
C5-4-K	C5-4-K	P	58,000	-	6日間
C5-6-V	C5-6-V	P	46,100	-	6日間
C5-6-K	C5-6-K	P	78,800	-	6日間
