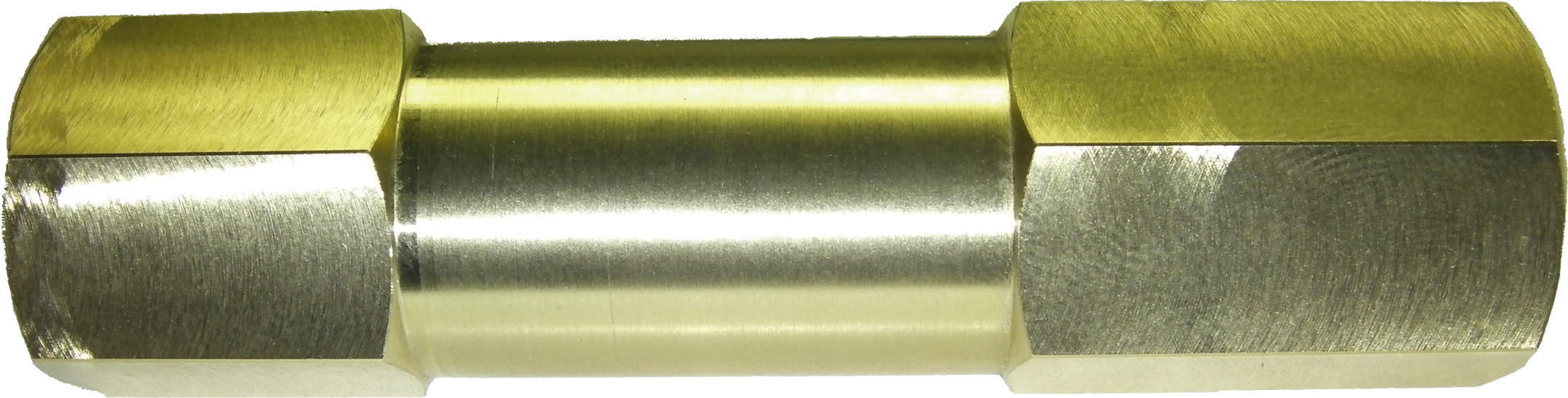

チェックバルブ（クラッキング圧力調整型） CAMシリーズ

CAM

CAM

クラッキング圧力調整型

■クラッキング圧力の任意調整が可能

■高圧対応（最高使用圧力：20MPa）

■試作機、研究等の少量用途に最適

■小型、軽量設計

■調整用工具は付属しておりません

: #チェックバルブ

共通仕様

使用液体	接液部を腐食させない機体・液体
１．ボディ	・CAMB：ブラス・CAMT：SUS316
２．ポペット	・CAMB：ブラス・CAMT：SUS316
３．バルブシート	・CAMB：ブラス・CAMT：SUS316
４．シート固定ナット	・CAMB：ブラス・CAMT：SUS316
５．スプリング	SUS301
６．固定ナット	・CAMB：ブラス・CAMT：SUS316
７．固定ナット	・CAMB：ブラス・CAMT：SUS316
８．Oリング	・V：FKN ・N：NBR ・E：EPDM ・K：カルレッツ

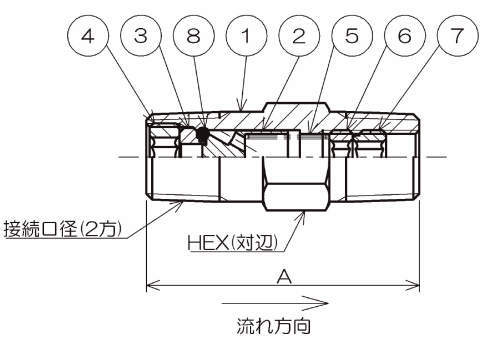

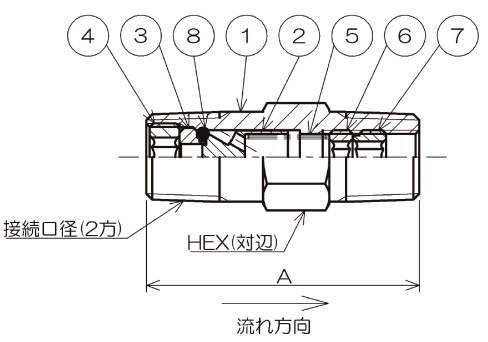

寸法図
カタログ・チラシ

CAM

詳細仕様

前へ

次へ

30件中 1-10件
表示件数

仕様
価格・納期

30件の型式

型式	シリーズ	タイプ	接続口径	材質		使用温度範囲 (参考)	使用圧力	耐圧	クラッキング設定圧力	A (mm)	対辺 HEX (mm)	Cv (参考値)
				本体	シール
				本体	シール
CAMB2V-A	CAM	クラッキング圧力調整型	R1/4	ブラス	FKM（標準）	0～+120℃	0～20MPa	30MPa	20～100kPa	41.0	14.0	0.35
CAMB2V-B	CAM	クラッキング圧力調整型	R1/4	ブラス	FKM（標準）	0～+120℃	0～20MPa	30MPa	110～350kPa	41.0	14.0	0.35
CAMB2V-C	CAM	クラッキング圧力調整型	R1/4	ブラス	FKM（標準）	0～+120℃	0～20MPa	30MPa	360～1000kPa	41.0	14.0	0.35
CAMB2V-D	CAM	クラッキング圧力調整型	R1/4	ブラス	FKM（標準）	0～+120℃	0～20MPa	30MPa	1010～2400kPa	41.0	14.0	0.35
CAMB2V-E	CAM	クラッキング圧力調整型	R1/4	ブラス	FKM（標準）	0～+120℃	0～20MPa	30MPa	2410～4100kPa	41.0	14.0	0.35
CAMB2E-A	CAM	クラッキング圧力調整型	R1/4	ブラス	EPDM	-40～+90℃	0～20MPa	30MPa	20～100kPa	41.0	14.0	0.35
CAMB2E-B	CAM	クラッキング圧力調整型	R1/4	ブラス	EPDM	-40～+90℃	0～20MPa	30MPa	110～350kPa	41.0	14.0	0.35
CAMB2E-C	CAM	クラッキング圧力調整型	R1/4	ブラス	EPDM	-40～+90℃	0～20MPa	30MPa	360～1000kPa	41.0	14.0	0.35
CAMB2E-D	CAM	クラッキング圧力調整型	R1/4	ブラス	EPDM	-40～+90℃	0～20MPa	30MPa	1010～2400kPa	41.0	14.0	0.35
CAMB2E-E	CAM	クラッキング圧力調整型	R1/4	ブラス	EPDM	-40～+90℃	0～20MPa	30MPa	2410～4100kPa	41.0	14.0	0.35

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
CAMB2V-A	CAMB2V-A	P	12,000	-	6日間
CAMB2V-B	CAMB2V-B	P	12,000	-	6日間
CAMB2V-C	CAMB2V-C	P	12,000	-	6日間
CAMB2V-D	CAMB2V-D	P	12,000	-	6日間
CAMB2V-E	CAMB2V-E	P	12,000	-	6日間
CAMB2E-A	CAMB2E-A	P	12,400	-	6日間
CAMB2E-B	CAMB2E-B	P	12,400	-	6日間
CAMB2E-C	CAMB2E-C	P	12,400	-	6日間
CAMB2E-D	CAMB2E-D	P	12,400	-	6日間
CAMB2E-E	CAMB2E-E	P	12,400	-	6日間
