NE形鋼管用くい込み継手|Oリングガスケット形ロングエルボニップル KLG

KLG

  • KLG

■くいこみ継手の特長
・配管のためのねじ切り、溶接、フレア加工、ろう付などを必要とせず、配管工数を低減できます。
・ねじ切り、溶接を必要としないため管を薄肉にでき(くい込み継手の機構および管の剛性から管肉厚は、その外径寸法の10%以上、外径φ10mm以下の場合には最小1mm必要です)、曲げ加工も容易となるため継手使用総数も少なくなり、機器の軽量化・コンパクト化がはかれます。
・分解・再組立てをくり返し行っても完全な接続が確実に再現できます。
・Oリングなどのシール材を用いないメタル接触シールのため、広い温度範囲にわたって使用できます。
・使用流体・外部雰囲気等に応じて、炭素鋼・ステンレス鋼・黄銅など適切な継手材質を選ぶことができます。

■エンベロープ付きスリーブの特長
・スリーブのエンベロープ部により配管の芯出しが厳密にでき、従来油漏れの一番の原因となっていた芯ズレによるトラブルが大幅に減少します。
・スリット付きのエンベロープ部により耐振性能が向上。従来のNS形くい込み継手に比べ、疲労強度が20%以上向上しています。これにより配管振動による管の破損、ナットの緩みが減少します。
・NS形くい込み継手と本体との互換性がありますので、既設配管の改造・補修も容易です。

#鋼管用くい込み継手
#継手

CADメーカーTOP

詳細仕様

  • 14件中 1-10件

  • 表示件数

14件の型式

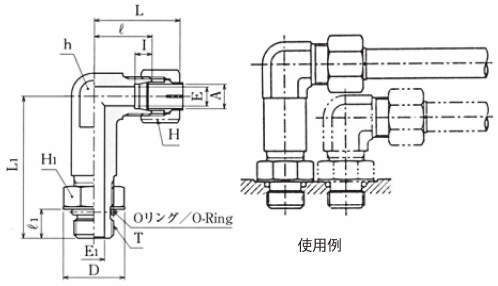

型式 シリーズ タイプ 形状 定格圧力
(MPa)
適用管外径
A
(mm)
T E
(mm)
E1
(mm)
二面幅
h
(mm)
六角対辺(mm) I
(mm)
l1
(mm)
l
(mm)
L1
(mm)
手締め
L
(mm)
D
(mm)
Oリング
(JIS B2401-1B)
重量
(kg)
スリーブ
H1 H
KLG08-020E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 50 8 G1/4 6 6 17 19 17 7 12 23 54 約33.5 20 P11 0.142 エンベロープ付
KLG10-020E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 40 10 G1/4 8 6 19 19 19 7 12 24 59 約35.5 20 P11 0.153 エンベロープ付
KLG10-030E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 40 10 G3/8 8 9 19 22 19 7 12 24 59 約35.5 25.6 P14 0.156 エンベロープ付
KLG12-020E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 40 12 G1/4 10 6 22 19 22 7 12 25 67 約36.5 20 P11 0.221 エンベロープ付
KLG12-030E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 40 12 G3/8 10 9 22 22 22 7 12 25 67 約36.5 25.6 P14 0.225 エンベロープ付
KLG15-040E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 40 15 G1/2 12 12 24 27 27 7.5 16 29 77 約41.5 29 P18 0.306 エンベロープ付
KLG16-030E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 31 16 G3/8 13 9 24 22 30 7.5 12 32 75 約44.5 25.6 P14 0.321 エンベロープ付
KLG16-040E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 31 16 G1/2 13 12 24 27 30 7.5 16 32 79 約44.5 29 P18 0.331 エンベロープ付
KLG18-040E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 31 18 G1/2 14 12 30 27 32 8 16 32 83 約44.5 29 P18 0.479 エンベロープ付
KLG20-040E NE形鋼管用くい込み継手 KLG Oリングガスケット形ロングエルボニップル 31 20 G1/2 17 12 30 27 36 8 16 33 90 約45.5 29 P18 0.443 エンベロープ付

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
KLG08-020E KLG08-020E P 4,170 - 15日間
KLG10-020E KLG10-020E P 4,280 - 15日間
KLG10-030E KLG10-030E P 4,580 - 15日間
KLG12-020E KLG12-020E P 4,680 - 15日間
KLG12-030E KLG12-030E P 4,680 - 15日間
KLG15-040E KLG15-040E P 5,300 - 15日間
KLG16-030E KLG16-030E P 5,090 - 15日間
KLG16-040E KLG16-040E P 5,300 - 15日間
KLG18-040E KLG18-040E P 6,220 - 15日間
KLG20-040E KLG20-040E P 6,640 - 15日間
