■銅管用くい込み継手
・くい込み継手に関するトップメーカーとして、長年にわたる蓄積された経験にもとづいて、銅管用に設計されたB形及びB-1形シリーズ 。
■B形とB-1形の使用区分
【B形シリーズ】
・衝撃圧と振動を伴う油圧配管路にはこのB形シリーズをご使用ください。
【B-1形シリーズ】
・B形シリーズをコンパクト化したもので、潤滑油、グリース配管や、空気圧配管のような衝撃圧及び振動を伴わない最高使用圧力3.5MPa（35kgf/cm2）以下での配管にご使用ください。
・尚このシリーズは、ナイロン（6・11・12）チューブに対しても使用することができます。
■定格圧力
・銅管用くい込み継手の定格圧力は静圧試験による破壊圧力に対し、安全率を4以上として定めています。
■温度範囲：-20～150℃

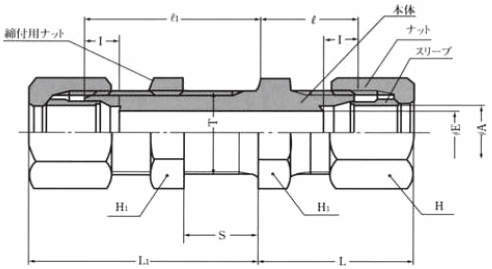

■継手各部の材質
・本体… JIS H3250 快削黄銅（C3604）又は鍛造用黄銅（C3771）
・ナット… JIS H3250 鍛造用黄銅（C3771） 、JIS H3260 黄銅（C2600 or C2700）
■適用する管
・適用する管は、JIS H3300銅および銅合金継目無管（C1020、C1100、C1201、C1220焼なまし管）のHV80以下 のものをご使用ください。
