イハラサイエンス

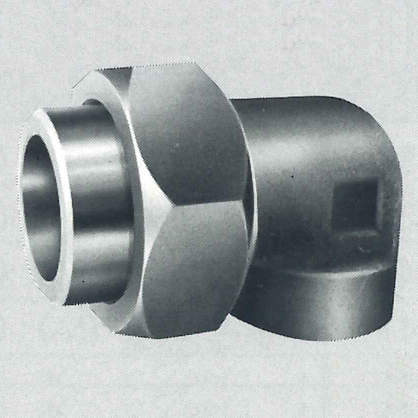

高圧管継手（さし込み溶接形管継手）｜ユニオン（D形） WUD
詳細仕様
8件の型式
-
WUD

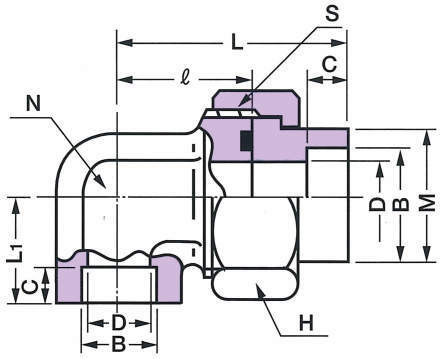

| 型式 | シリーズ | タイプ | 形状 |
定格圧力 (MPa) |
呼び径B |
C (mm) |
D (mm) |
M (mm) |
ｌ (mm) |
L (mm) |
L1 (mm) |
八角 H (mm) |
S |
Oリング (JIS B2401-1B) |
N (mm) |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | ||||||||||||||||
| WUD02-020J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 1/4 in | 14.3 | 10 | 9.4 | 22 | 30 | 49 | 21 | 36 | M30×2 | P18 | 22 | 0.26 |
| WUD03-030J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 3/8 in | 17.8 | 10 | 12.7 | 27 | 32 | 51.5 | 24 | 41 | M36×2 | P20 | 27 | 0.37 |
| WUD04-040J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 1/2 in | 22.2 | 10 | 16.1 | 32 | 34 | 57.5 | 26 | 46 | M39×2 | G25 | 32 | 0.51 |
| WUD06-060J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 3/4 in | 27.7 | 13 | 21.4 | 38 | 41 | 66.5 | 32 | 55 | M48×2 | G30 | 36 | 0.82 |
| WUD08-080J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 1 in | 34.5 | 13 | 27.2 | 47 | 46 | 74.5 | 35 | 65 | M56×2 | G35 | 41 | 1.25 |
| WUD10-100J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 1・1/4 in | 43.2 | 13 | 35.5 | 58 | 50 | 83 | 40 | 80 | M68×2 | G45 | 50 | 1.97 |
| WUD12-120J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 1・1/2 in | 49.1 | 13 | 41.2 | 63 | 58 | 96 | 45 | 85 | M72×2 | G50 | 60 | 2.65 |
| WUD16-160J | 高圧管継手（さし込み溶接形管継手） | WUD | ユニオン（D形） | 21 | 2 in | 61.1 | 16 | 52.7 | 81 | 64 | 102 | 55 | 104 | M90×2 | G65 | 70 | 3.94 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WUD02-020J | WUD02-020J | P | 3,000 | - | 15日間 |
| WUD03-030J | WUD03-030J | P | 3,740 | - | 15日間 |
| WUD04-040J | WUD04-040J | P | 5,390 | - | 15日間 |
| WUD06-060J | WUD06-060J | P | 7,770 | - | 15日間 |
| WUD08-080J | WUD08-080J | P | 14,600 | - | 15日間 |
| WUD10-100J | WUD10-100J | P | 29,600 | - | 15日間 |
| WUD12-120J | WUD12-120J | P | 36,500 | - | 15日間 |
| WUD16-160J | WUD16-160J | P | 58,000 | - | 15日間 |
