高圧管継手（油圧用21MPa管フランジ）｜フランジ FA-A
詳細仕様
9件の型式
-

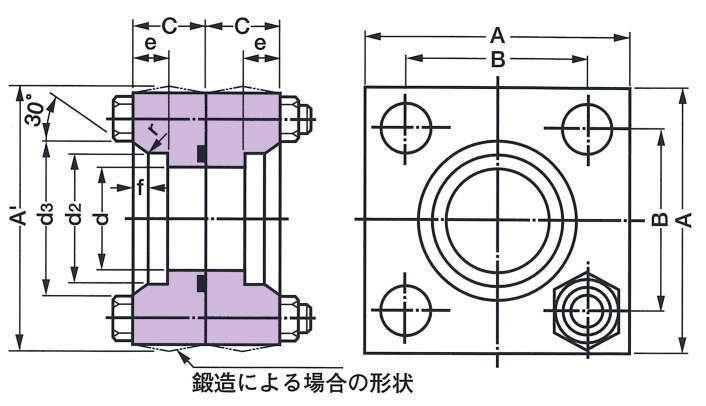

FA-A型
| 型式 | シリーズ | タイプ | 形状 |
対応する 管の呼び |
A (mm) |
A' (mm) |
B (mm) |
C (mm) |
D (mm) |
d2 |
d3 (mm) |
e (mm) |
f (mm) |
r (mm) |
参考 |
重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | ボルト | Oリング | |||||||||||||||
| FA-A-10 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 3/8 in | 63 | max.67 | 40 | 22 | 11 | 17.8 | 0～+0.2 | 28 | 11 | 3.5 | 5 | M10×55 | G25 | 1.42 |
| FA-A-15 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 1/2 in | 63 | max.67 | 40 | 22 | 16 | 22.2 | 0～+0.2 | 32 | 11 | 3.5 | 5 | M10×55 | G25 | 1.41 |
| FA-A-20 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 3/4 in | 68 | max.72 | 45 | 22 | 20 | 27.7 | 0～+0.2 | 38 | 12 | 4.0 | 5 | M10×55 | G30 | 1.50 |
| FA-A-25 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 1 in | 80 | max.85 | 53 | 28 | 25 | 34.5 | 0～+0.3 | 45 | 14 | 4.0 | 5 | M12×70 | G35 | 2.94 |
| FA-A-32 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 1・1/4 in | 90 | max.95 | 63 | 28 | 31.5 | 43.2 | 0～+0.3 | 56 | 16 | 6.0 | 5 | M12×70 | G40 | 3.30 |
| FA-A-40 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 1・1/2 in | 100 | max.106 | 70 | 36 | 37.5 | 49.1 | 0～+0.3 | 63 | 18 | 7.0 | 5 | M16×90 | G50 | 5.40 |
| FA-A-50 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 2 in | 112 | max.118 | 80 | 36 | 47.5 | 61.1 | 0～+0.3 | 75 | 20 | 7.0 | 5 | M16×90 | G60 | 6.20 |
| FA-A-65 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 2・1/2 in | 140 | max.148 | 100 | 45 | 60 | 77.1 | 0～+0.4 | 95 | 22 | 9.5 | 6 | M20×115 | G75 | 12.40 |
| FA-A-80 | 高圧管継手（油圧用21MPa管フランジ） | FA-A | フランジ | 3 in | 155 | max.163 | 112 | 45 | 71 | 90.0 | 0～+0.4 | 108 | 25 | 11.0 | 6 | M22×115 | G85 | 15.50 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FA-A-10 | FA-A-10 | P | 2,210 | - | 15日間 |
| FA-A-15 | FA-A-15 | P | 2,210 | 在庫品 | 15日間 |
| FA-A-20 | FA-A-20 | P | 2,370 | 在庫品 | 15日間 |
| FA-A-25 | FA-A-25 | P | 3,500 | 在庫品 | 15日間 |
| FA-A-32 | FA-A-32 | P | 3,950 | - | 15日間 |
| FA-A-40 | FA-A-40 | P | 6,230 | 在庫品 | 15日間 |
| FA-A-50 | FA-A-50 | P | 7,160 | - | 15日間 |
| FA-A-65 | FA-A-65 | P | 14,200 | - | 30日間 |
| FA-A-80 | FA-A-80 | P | 17,700 | - | 30日間 |
