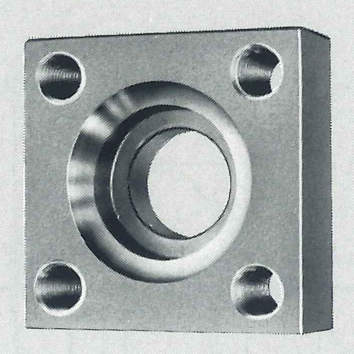

高圧管継手(油圧用21MPa管フランジ)|フランジ FA-SB

FA-SB

  • FA-SB

■高圧管継手の特長
・油圧用の中高圧配管用の継手です。
・スケジュール管に対応しています。
・品種が豊富にそろっています。
・SoftからHardまで配管上のあらゆるニーズにお応えできます。

■接続される鋼管の種類
・JIS G3454(圧力配管用炭素鋼鋼管)STPG
・JIS G3455(高圧配管用炭素鋼鋼管)STS
・JIS G3456(高温配管用炭素鋼鋼管)STPT
・JIS G3458(配管用合金鋼鋼管)STPA
・JIS G3459(配管用ステンレス鋼鋼管)SUS-TP
・JIS G3460(低温配管用鋼管)STPL

#継手
#高圧管継手

CADメーカーTOP

詳細仕様

  • 9件中 1-9件

  • 表示件数

9件の型式

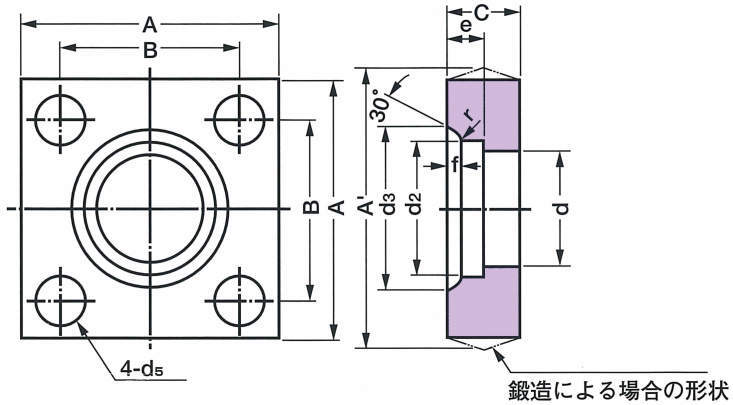

型式 シリーズ タイプ 形状 相当する
JISの呼び方
対応する
管の呼び
A
(mm)
A'
(mm)
B
(mm)
C
(mm)
d
(mm)
d2 d3
(mm)
e
(mm)
d5 f
(mm)
r
(mm)
参考
(mm) 公差 ボルト Oリング
FA-SB-10 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ - 3/8 in 54 max.58 36 22 11 17.8 0~+0.2 28 11 M10×1.5 3.5 5 M10 G25
FA-SB-15 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB15 1/2 in 54 max.58 36 22 16 22.2 0~+0.2 32 11 M10×1.5 3.5 5 M10 G25
FA-SB-20 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB20 3/4 in 58 max.62 40 22 20 27.7 0~+0.2 38 12 M10×1.5 4.0 5 M10 G30
FA-SB-25 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB25 1 in 68 max.73 48 28 25 34.5 0~+0.3 45 14 M12×1.75 4.0 5 M12 G35
FA-SB-32 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB32 1・1/4 in 76 max.81 56 28 31.5 43.2 0~+0.3 56 16 M12×1.75 6.0 5 M12 G40
FA-SB-40 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB40 1・1/2 in 92 max.98 65 36 37.5 49.1 0~+0.3 63 18 M16×2 7.0 5 M16 G50
FA-SB-50 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB50 2 in 100 max.106 73 36 47.5 61.1 0~+0.3 75 20 M16×2 7.0 5 M16 G60
FA-SB-65 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB65 2・1/2 in 128 max.136 92 45 60 77.1 0~+0.4 95 22 M20×2.5 9.5 6 M20 G75
FA-SB-80 高圧管継手(油圧用21MPa管フランジ) FA-SB フランジ SSB80 3 in 140 max.148 103 45 71 90.0 0~+0.4 108 25 M22×2.5 11.0 6 M22 G85

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
FA-SB-10 FA-SB-10 P 940 - 15日間
FA-SB-15 FA-SB-15 P 940 在庫品 15日間
FA-SB-20 FA-SB-20 P 970 在庫品 15日間
FA-SB-25 FA-SB-25 P 1,350 在庫品 15日間
FA-SB-32 FA-SB-32 P 1,530 在庫品 15日間
FA-SB-40 FA-SB-40 P 2,480 在庫品 15日間
FA-SB-50 FA-SB-50 P 2,840 - 15日間
FA-SB-65 FA-SB-65 P 5,790 - 20日間
FA-SB-80 FA-SB-80 P 6,730 - 20日間
