EPSS
EPSS
Ep-Fit
■樹脂チューブ配管に最適
■簡単、確実、安心、クリーン。
■シンプルな構造
・継手本体とアセンブリナットの2点。
■誰でも確実に接続、安心
・適締付作業のバラツキも一発解消。
・過度な締付けができません。
・チューブに傷を付けません。
・締付けによるチューブのねじれ最小。
■高耐食性(継手構成部品全てSUS316材)。
・超純水洗浄、クリーンルーム内包装による禁油品も取り揃えが可能です。
53件の型式
EPSS

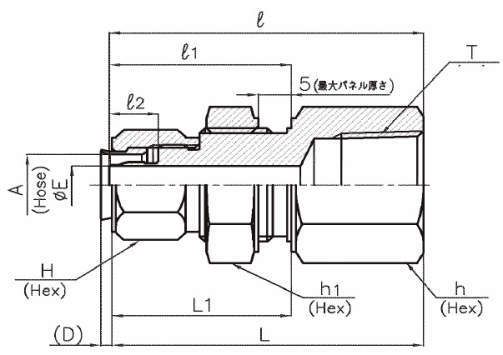

| 型式 | シリーズ | タイプ | 形状 |
インチ メトリック |
適用チューブ (mm) 外径×内径 |
ホース外径 A (mm) |
T |
HEX h (mm) |
HEX h1 (mm) |
HEX H (mm) |
l (mm) |
l1 (mm) |
l2 (mm) |
L (mm) |
L1 (mm) |
D (mm) |
パネル 穴径 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EPSS6.35X3.17-R4SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×3.17 | 6.35 | Rc1/4 | 22 | 22 | 14 | 44.5 | 26.5 | 6.8 | 43.7 | 25.7 | 2.0 | 16.3 |
| EPSS6.35X3.17-R6SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×3.17 | 6.35 | Rc3/8 | 22 | 22 | 14 | 46.5 | 26.5 | 6.8 | 45.7 | 25.7 | 2.0 | 16.3 |
| EPSS6.35X3.96-R4SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×3.96 | 6.35 | Rc1/4 | 22 | 22 | 14 | 44.5 | 26.5 | 6.8 | 43.7 | 25.7 | 2.0 | 16.3 |
| EPSS6.35X3.96-R6SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×3.96 | 6.35 | Rc3/8 | 22 | 22 | 14 | 46.5 | 26.5 | 6.8 | 45.7 | 25.7 | 2.0 | 16.3 |
| EPSS6.35X4.35-R4SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×4.35 | 6.35 | Rc1/4 | 22 | 22 | 14 | 44.5 | 26.5 | 6.8 | 43.7 | 25.7 | 2.0 | 16.3 |
| EPSS6.35X4.35-R6SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 6.35×4.35 | 6.35 | Rc3/8 | 22 | 22 | 14 | 46.5 | 26.5 | 6.8 | 45.7 | 25.7 | 2.0 | 16.3 |
| EPSS9.53X6.35-R4SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 9.53×6.35 | 9.53 | Rc1/4 | 24 | 24 | 17 | 47.5 | 28.5 | 8.0 | 47.0 | 28.0 | 2.0 | 19.4 |
| EPSS9.53X6.35-R6SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 9.53×6.35 | 9.53 | Rc3/8 | 24 | 24 | 17 | 49.5 | 28.5 | 8.0 | 49.0 | 28.0 | 2.0 | 19.4 |
| EPSS9.53X6.99-R4SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 9.53×6.99 | 9.53 | Rc1/4 | 24 | 24 | 17 | 47.5 | 28.5 | 8.0 | 47.0 | 28.0 | 2.0 | 19.4 |
| EPSS9.53X6.99-R6SS | Ep-Fit | EPSS | 隔壁メスコネクター | インチ | 9.53×6.99 | 9.53 | Rc3/8 | 24 | 24 | 17 | 49.5 | 28.5 | 8.0 | 49.0 | 28.0 | 2.0 | 19.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPSS6.35X3.17-R4SS | EPSS6.35X3.17-R4SS | P | 4,150 | - | 15日間 |
| EPSS6.35X3.17-R6SS | EPSS6.35X3.17-R6SS | P | 4,870 | - | 15日間 |
| EPSS6.35X3.96-R4SS | EPSS6.35X3.96-R4SS | P | 4,150 | - | 15日間 |
| EPSS6.35X3.96-R6SS | EPSS6.35X3.96-R6SS | P | 4,870 | - | 15日間 |
| EPSS6.35X4.35-R4SS | EPSS6.35X4.35-R4SS | P | 4,150 | - | 15日間 |
| EPSS6.35X4.35-R6SS | EPSS6.35X4.35-R6SS | P | 4,870 | - | 15日間 |
| EPSS9.53X6.35-R4SS | EPSS9.53X6.35-R4SS | P | 6,500 | - | 15日間 |
| EPSS9.53X6.35-R6SS | EPSS9.53X6.35-R6SS | P | 6,580 | - | 15日間 |
| EPSS9.53X6.99-R4SS | EPSS9.53X6.99-R4SS | P | 6,500 | - | 15日間 |
| EPSS9.53X6.99-R6SS | EPSS9.53X6.99-R6SS | P | 6,580 | - | 15日間 |
