EPSU
EPSU
Ep-Fit
■樹脂チューブ配管に最適
■簡単、確実、安心、クリーン。
■シンプルな構造
・継手本体とアセンブリナットの2点。
■誰でも確実に接続、安心
・適締付作業のバラツキも一発解消。
・過度な締付けができません。
・チューブに傷を付けません。
・締付けによるチューブのねじれ最小。
■高耐食性(継手構成部品全てSUS316材)。
・超純水洗浄、クリーンルーム内包装による禁油品も取り揃えが可能です。
21件の型式
EPSU

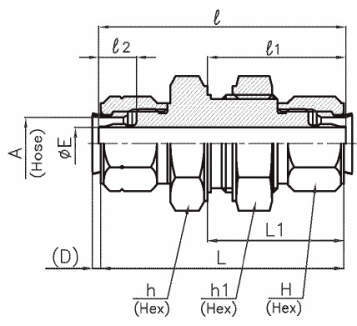

| 型式 | シリーズ | タイプ | 形状 |
インチ メトリック |
適用チューブ (mm) 外径×内径 |
ホース外径 A (mm) |
HEX h (mm) |
HEX h1 (mm) |
HEX H (mm) |
l (mm) |
l1 (mm) |
l2 (mm) |
L (mm) |
L1 (mm) |
D (mm) |
パネル 穴径 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EPSU6.35X3.17SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 6.35×3.17 | 6.35 | 22 | 22 | 14 | 48.0 | 26.5 | 6.8 | 46.4 | 25.7 | 2.0 | 16.3 |
| EPSU6.35X3.96SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 6.35×3.96 | 6.35 | 22 | 22 | 14 | 48.0 | 26.5 | 6.8 | 46.4 | 25.7 | 2.0 | 16.3 |
| EPSU6.35X4.35SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 6.35×4.35 | 6.35 | 22 | 22 | 14 | 48.0 | 26.5 | 6.8 | 46.4 | 25.7 | 2.0 | 16.3 |
| EPSU9.53X6.35SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 9.53×6.35 | 9.53 | 24 | 24 | 17 | 52.0 | 28.5 | 8.0 | 51.0 | 28.0 | 2.0 | 19.4 |
| EPSU9.53X6.99SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 9.53×6.99 | 9.53 | 24 | 24 | 17 | 52.0 | 28.5 | 8.0 | 51.0 | 28.0 | 2.0 | 19.4 |
| EPSU9.53X7.52SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 9.53×7.52 | 9.53 | 24 | 24 | 17 | 52.0 | 28.5 | 8.0 | 51.0 | 28.0 | 2.0 | 19.4 |
| EPSU12.7X9.53SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 12.7×9.53 | 12.7 | 27 | 27 | 22 | 58.5 | 32.0 | 9.0 | 57.5 | 31.5 | 2.0 | 22.6 |
| EPSU12.7X10.7SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 12.7×10.7 | 12.7 | 27 | 27 | 22 | 58.5 | 32.0 | 9.0 | 57.5 | 31.5 | 2.0 | 22.6 |
| EPSU19.05X15.88SS | Ep-Fit | EPSU | 隔壁ユニオン | インチ | 19.05×15.88 | 19.05 | 32 | 32 | 27 | 68.0 | 37.0 | 11.0 | 64.0 | 35.0 | 2.0 | 27.0 |
| EPSU4X2SS | Ep-Fit | EPSU | 隔壁ユニオン | メトリック | 4×2 | 4 | 17 | 17 | 10 | 44.8 | 25.5 | 6.0 | 42.8 | 24.5 | 1.5 | 11.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPSU6.35X3.17SS | EPSU6.35X3.17SS | P | 4,000 | - | 15日間 |
| EPSU6.35X3.96SS | EPSU6.35X3.96SS | P | 4,000 | - | 15日間 |
| EPSU6.35X4.35SS | EPSU6.35X4.35SS | P | 4,000 | - | 15日間 |
| EPSU9.53X6.35SS | EPSU9.53X6.35SS | P | 5,440 | - | 15日間 |
| EPSU9.53X6.99SS | EPSU9.53X6.99SS | P | 5,440 | - | 15日間 |
| EPSU9.53X7.52SS | EPSU9.53X7.52SS | P | 5,440 | - | 15日間 |
| EPSU12.7X9.53SS | EPSU12.7X9.53SS | P | 7,800 | - | 15日間 |
| EPSU12.7X10.7SS | EPSU12.7X10.7SS | P | 7,800 | - | 15日間 |
| EPSU19.05X15.88SS | EPSU19.05X15.88SS | P | 12,100 | - | 15日間 |
| EPSU4X2SS | EPSU4X2SS | P | 5,100 | - | 15日間 |
