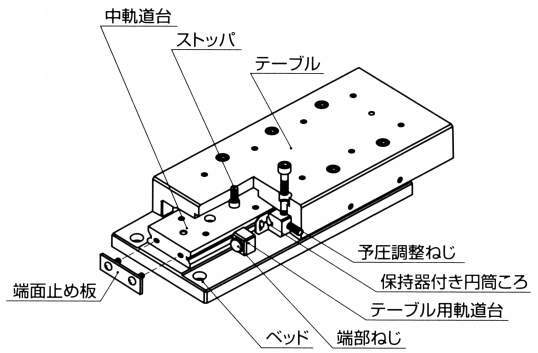

・切削仕上げされた高剛性なテーブル及びベッドに、負荷バランスに優れたCRWを組み込んでいるため、あらゆる方向の荷重に対して弾性変化が小さく、高精度で安定した直線運動が得られます。
・取付面は精密な研削仕上げを施しています。
・テーブルにはめねじ、ベッドにはざぐりが施されており、適正な予圧状態にしてありますので、そのまま機械・装置に取り付けるだけで信頼性の高い直線運動が得られます。
日本トムソン
クロスローラウェイユニット CRWU
詳細仕様
42件の型式

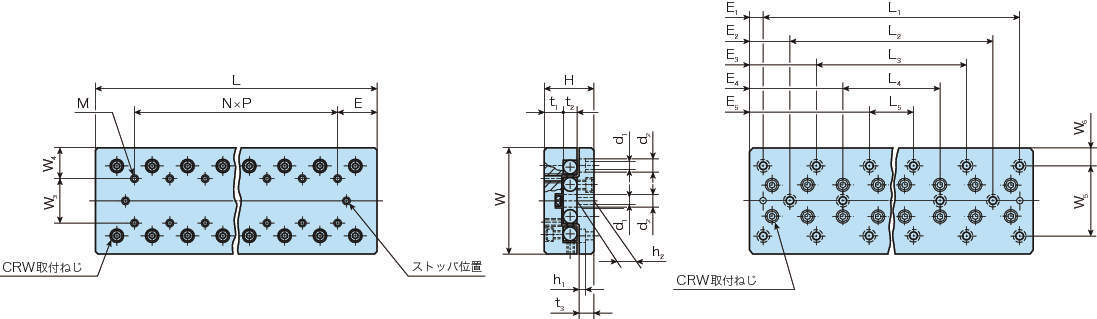

型式 | 主要寸法 |
最大ストローク 長さ (mm) |
テーブル寸法 | ベッド寸法 | ベッド寸法 |
基本動定格荷重 C (N) |
基本静定格荷重 C0 (N) |
許容荷重 F (N) |
静定格モーメント T0 (N・m) |
||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W±0.1 (mm) | H±0.1 (mm) | L (mm) | t1 (mm) | t2 (mm) | t3 (mm) | W3 (mm) | W4 (mm) | N×P (mm) | E (mm) | M (mm) | W7 (mm) | W8 (mm) | n×p (mm) | E7 (mm) | E8 (mm) | W5 (mm) | W6 (mm) | L1 (mm) | E1 (mm) | L2 (mm) | E2 (mm) | L3 (mm) | E3 (mm) | L4 (mm) | E4 (mm) | L5 (mm) | E5 (mm) | h1 (mm) | h2 (mm) | W9 (mm) | W10 (mm) | n1×p1 (mm) | E9 (mm) | ||||||
CRWU30-25 | 30 | 17 | 25 | 7 | 4 | 5.5 | 12 | 10 | 10 | - | 12.5 | M2 | 18.4 | 5.8 | 1×10 | 7.5 | 2.5 | 22 | 4 | 18 | 3.5 | - | - | - | - | - | - | - | - | 2.5 | 6 | - | 15 | 1×10 | 7.5 | 380 | 478 | 159 | 3.2 |
CRWU30-35 | 30 | 17 | 35 | 7 | 4 | 5.5 | 18 | 10 | 10 | 1×10 | 12.5 | M2 | 18.4 | 5.8 | 2×10 | 7.5 | 4.5 | 22 | 4 | 28 | 3.5 | - | - | - | - | - | - | - | - | 2.5 | 6 | - | 15 | 2×10 | 7.5 | 525 | 717 | 239 | 4.8 |
CRWU30-45 | 30 | 17 | 45 | 7 | 4 | 5.5 | 25 | 10 | 10 | 2×10 | 12.5 | M2 | 18.4 | 5.8 | 3×10 | 7.5 | 6 | 22 | 4 | 38 | 3.5 | - | - | - | - | - | - | - | - | 2.5 | 6 | - | 15 | 3×10 | 7.5 | 659 | 956 | 319 | 6.5 |
CRWU30-55 | 30 | 17 | 55 | 7 | 4 | 5.5 | 32 | 10 | 10 | 3×10 | 12.5 | M2 | 18.4 | 5.8 | 4×10 | 7.5 | 7.5 | 22 | 4 | 48 | 3.5 | - | - | 28 | 13.5 | - | - | - | - | 2.5 | 6 | - | 15 | 4×10 | 7.5 | 786 | 1200 | 398 | 8.1 |
CRWU30-65 | 30 | 17 | 65 | 7 | 4 | 5.5 | 40 | 10 | 10 | 4×10 | 12.5 | M2 | 18.4 | 5.8 | 5×10 | 7.5 | 8.5 | 22 | 4 | 58 | 3.5 | - | - | 38 | 13.5 | - | - | - | - | 2.5 | 6 | - | 15 | 5×10 | 7.5 | 906 | 1430 | 478 | 9.7 |
CRWU30-75 | 30 | 17 | 75 | 7 | 4 | 5.5 | 45 | 10 | 10 | 5×10 | 12.5 | M2 | 18.4 | 5.8 | 6×10 | 7.5 | 11 | 22 | 4 | 68 | 3.5 | - | - | 45 | 13.5 | - | - | - | - | 2.5 | 6 | - | 15 | 6×10 | 7.5 | 1020 | 1670 | 558 | 11.3 |
CRWU30-85 | 30 | 17 | 85 | 7 | 4 | 5.5 | 50 | 10 | 10 | 6×10 | 12.5 | M2 | 18.4 | 5.8 | 7×10 | 7.5 | 13.5 | 22 | 4 | 78 | 3.5 | - | - | 58 | 13.5 | - | - | - | - | 2.5 | 6 | - | 15 | 7×10 | 7.5 | 1140 | 1910 | 638 | 12.9 |
CRWU40-35 | 40 | 21 | 35 | 8 | 6 | 6.5 | 18 | 15 | 12.5 | - | 17.5 | M3 | 25 | 7.5 | 1×15 | 10 | 3 | 30 | 5 | 25 | 5 | - | - | - | - | - | - | - | - | 3.5 | 7 | - | 20 | 1×15 | 10 | 896 | 1180 | 392 | 10.6 |
CRWU40-50 | 40 | 21 | 50 | 7 | 8 | 5.5 | 30 | 15 | 12.5 | 1×15 | 17.5 | M3 | 25.5 | 7.25 | 1×25 | 12.5 | 4.5 | 30 | 5 | 40 | 5 | - | - | - | - | - | - | - | - | 3.2 | 6 | - | 20 | 2×15 | 10 | 2710 | 3660 | 1220 | 26.5 |
CRWU40-65 | 40 | 21 | 65 | 7 | 8 | 5.5 | 40 | 15 | 12.5 | 2×15 | 17.5 | M3 | 25.5 | 7.25 | 1×25 | 20 | 7 | 30 | 5 | 55 | 5 | - | - | - | - | - | - | - | - | 3.2 | 6 | - | 20 | 2×15 | 17.5 | 2710 | 3660 | 1220 | 26.5 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
CRWU30-25 | CRWU30-25 | P | 38,200 | - | 在庫品 |
CRWU30-35 | CRWU30-35 | P | 41,700 | - | 在庫品 |
CRWU30-45 | CRWU30-45 | P | 45,400 | - | 在庫品 |
CRWU30-55 | CRWU30-55 | P | 49,500 | - | 在庫品 |
CRWU30-65 | CRWU30-65 | P | 52,100 | - | 在庫品 |
CRWU30-75 | CRWU30-75 | P | 56,600 | - | 在庫品 |
CRWU30-85 | CRWU30-85 | P | 65,800 | - | 在庫品 |
CRWU40-35 | CRWU40-35 | P | 43,500 | - | 在庫品 |
CRWU40-50 | CRWU40-50 | P | 45,400 | 在庫品 | 在庫品 |
CRWU40-65 | CRWU40-65 | P | 51,100 | - | 在庫品 |
