・精密研削仕上げにより高い平面精度に仕上げられた軌道台に、高精度なころを組み込んでいるため、剛性が高く高精度です。また、2μmまで組付け高さが選定できるため、複数使用でも荷重を均等に分担させることができます。
・ころがスキューを起こすことなく正確に案内される構造になっているので、極めて安定した円滑な直線運動が得られます。
日本トムソン
ローラウェイ GSN
詳細仕様
6件の型式

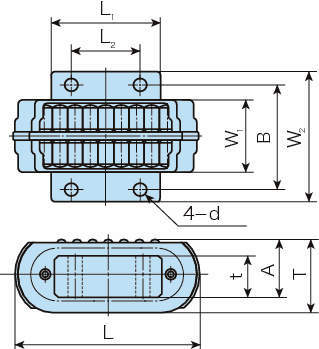

| 型式 | 主要寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
質量 (g) 参考 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | L | A | T | L1 | L2 | B | d | t | ||||
| GSN15 | 15 | 30 | 40 | 15 | 20 | 19 | 12 | 23 | 3.4 | 11 | 22300 | 36000 | 82 |
| GSN20 | 20 | 36 | 50 | 15 | 20 | 29 | 18 | 29 | 3.4 | 11 | 40100 | 87900 | 145 |
| GSN25 | 25 | 45 | 60 | 18 | 24.5 | 35 | 20 | 36 | 4.5 | 13 | 58900 | 131000 | 260 |
| GSN32 | 32 | 55 | 70 | 18 | 24.5 | 45 | 27 | 44 | 4.5 | 13 | 88800 | 241000 | 413 |
| GSN40 | 40 | 68 | 92 | 25 | 34 | 54 | 35 | 54 | 5.5 | 18 | 133000 | 337000 | 940 |
| GSN50 | 50 | 82 | 121 | 30 | 42 | 77 | 50 | 66 | 6.6 | 20 | 242000 | 634000 | 1800 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| GSN15 | GSN15 | P | 29,600 | - | 在庫品 |
| GSN20 | GSN20 | P | 31,800 | - | 在庫品 |
| GSN25 | GSN25 | P | 37,800 | - | 在庫品 |
| GSN32 | GSN32 | P | 53,400 | - | 在庫品 |
| GSN40 | GSN40 | P | 67,400 | - | 在庫品 |
| GSN50 | GSN50 | P | 82,300 | - | 在庫品 |
