普通品
普通品
・軸を軌道とする構造のため、従来のブッシュを使用した案内部を、大幅な設計変更することなく、転がり案内へ変更できます。
・密封なしと密封形をラインナップ。機械･装置の使用に合せて最適な製品を選択することができます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
| 精度等級 | 上級 |
|---|
40件の型式
| 型式 | 本体材質 | 保持器材質 | シール |
鋼球 条列 |
Fw | D | C | C1 |
C2 (mm) |
D1 (mm) |
最大 偏心 (μm) |
基本動定格荷重C(N) | 基本静定格荷重C0(N) |
質量 (g) 参考 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

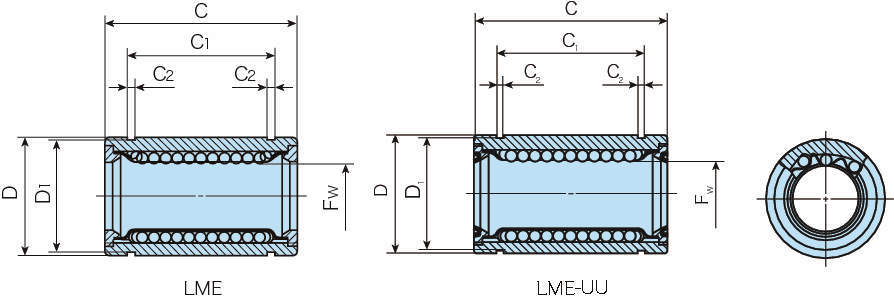

| (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | 荷重方向 A | 荷重方向 B | 荷重方向 A | 荷重方向 B | |||||||||
| LME81625 | 炭素鋼製 | 炭素鋼製 | シールなし | 4 | 8 | +8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 12 | 121 | 139 | 255 | 361 | 22.5 |
| LME122232 | 炭素鋼製 | 炭素鋼製 | シールなし | 4 | 12 | +8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 12 | 259 | 298 | 503 | 711 | 45.5 |
| LME162636 | 炭素鋼製 | 炭素鋼製 | シールなし | 4 | 16 | +9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 12 | 283 | 325 | 514 | 726 | 59 |
| LME203245 | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 20 | +9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 15 | 562 | 668 | 1010 | 1470 | 105 |
| LME254058 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 25 | +11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 15 | 920 | 974 | 1780 | 2280 | 240 |
| LME304768 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 30 | +11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 15 | 1350 | 1430 | 2500 | 3200 | 360 |
| LME406280 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 40 | +13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 17 | 2030 | 2150 | 3620 | 4640 | 800 |
| LME5075100 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 50 | +13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 17 | 3940 | 4180 | 7130 | 9120 | 1260 |
| LME6090125 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 60 | +13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0/-400 | 3.15 | 86.5 | 20 | 4760 | 5040 | 8150 | 10400 | 2270 |
| LME80120165 | 炭素鋼製 | 炭素鋼製 | シールなし | 6 | 80 | +16/-4 | 120 | 0/-15 | 165 | 0/-400 | 133.7 | 0/-400 | 4.15 | 116 | 20 | 8710 | 9220 | 14500 | 18500 | 5140 |
・サークリップにより固定するときののボス幅は、C<sub>1</sub>の寸法からサークリップ幅の2倍の数値だけ差し引いた値とします。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LME81625 | LME81625 | P | 2,050 | - | 在庫品 |
| LME122232 | LME122232 | P | 2,390 | - | 在庫品 |
| LME162636 | LME162636 | P | 2,390 | - | 在庫品 |
| LME203245 | LME203245 | P | 3,630 | - | 在庫品 |
| LME254058 | LME254058 | P | 4,870 | - | 在庫品 |
| LME304768 | LME304768 | P | 8,290 | - | 在庫品 |
| LME406280 | LME406280 | P | 11,500 | - | 在庫品 |
| LME5075100 | LME5075100 | P | 13,400 | - | 在庫品 |
| LME6090125 | LME6090125 | P | 24,800 | - | 在庫品 |
| LME80120165 | LME80120165 | P | 56,100 | - | 在庫品 |
