・エルボールは、特殊亜鉛ダイカスト合金の本体と、それに交差した軸心をもつボールスタッドとを一体化した自動調心形の球面滑り軸受です。
・滑り面の一定したすきまにより、低トルクで回転と揺動及び傾斜運動を行うことができ、円滑な力の伝達ができます。
・耐摩耗性に優れ長期間安定した精度の維持ができ、保守が簡単で経済性の高い軸受です。
・ボールスタッドの球面部を特殊亜鉛ダイカスト合金の本体でおおい、スタッド側にダストカバーを備え、良質のリチウム石けん基グリースを封入したコンパクトな構造になっています。
・長期無給油で運転でき、優れた潤滑効果と防じん効果が得られます。
・自動車、建設機械、農業用機械及び包装機械などのリンク機構に数多く使用されています。
日本トムソン
エルボール LHSA
詳細仕様
15件の型式

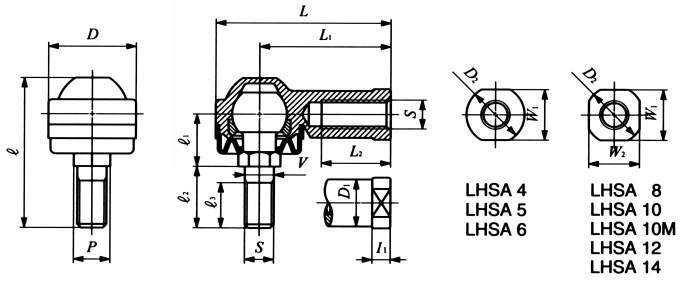

| 型式 | ねじ方向 |
主要寸法 (mm) |
主要寸法 (mm) |
ボール 直径 (mm) |
静負荷 容量 Cs(N) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S (ねじ) | V | D | L | L1 | L2 | W1 | W2 | D1 | D2 | l | P | l1 | l2 | l3 | ||||
| LHSA5L | 左ねじ | M5×0.8 | 5 | 17 | 38.5 | 30 | 16 | 10 | - | 10 | 12 | 32.5 | 8 | 12 | 13 | 10 | 11.112 | 1180 |
| LHSA6L | 左ねじ | M6×1 | 6 | 19 | 39.5 | 30 | 16 | 10 | - | 10 | 12 | 32.5 | 8 | 12 | 13 | 10 | 11.112 | 1670 |
| LHSA8L | 左ねじ | M8×1.25 | 8 | 24 | 48 | 36 | 19 | 14 | 14 | 13 | 16 | 41.5 | 10 | 14.5 | 17 | 12.5 | 15 | 4380 |
| LHSA10L | 左ねじ | M10×1.25 | 10 | 28 | 57 | 43 | 23 | 17 | 17 | 15 | 19 | 49 | 12 | 16 | 21 | 17 | 19.05 | 7400 |
| LHSA10ML | 左ねじ | M10×1.5 | 10 | 28 | 57 | 43 | 23 | 17 | 17 | 15 | 19 | 49 | 12 | 16 | 21 | 17 | 19.05 | 7400 |
| LHSA12L | 左ねじ | M12×1.75 | 12 | 34 | 67 | 50 | 27 | 19 | 19 | 17.5 | 22 | 64 | 14 | 20 | 30 | 20 | 22.225 | 9900 |
| LHSA14L | 左ねじ | M14×2 | 14 | 38 | 76 | 57 | 30 | 22 | 22 | 20 | 25 | 72 | 17 | 22.5 | 33.5 | 22 | 25.4 | 14600 |
| LHSA4 | 右ねじ | M4×0.7 | 4 | 14 | 25 | 18 | 8 | 8 | - | 8 | 10 | 19.5 | 5.5 | 7 | 7 | 5 | 8 | 880 |
| LHSA5 | 右ねじ | M5×0.8 | 5 | 17 | 38.5 | 30 | 16 | 10 | - | 10 | 12 | 32.5 | 8 | 12 | 13 | 10 | 11.112 | 1180 |
| LHSA6 | 右ねじ | M6×1 | 6 | 19 | 39.5 | 30 | 16 | 10 | - | 10 | 12 | 32.5 | 8 | 12 | 13 | 10 | 11.112 | 1670 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LHSA5L | LHSA5L | P | 1,240 | - | 在庫品 |
| LHSA6L | LHSA6L | P | 1,270 | 在庫品 | 在庫品 |
| LHSA8L | LHSA8L | P | 1,370 | 在庫品 | 在庫品 |
| LHSA10L | LHSA10L | P | 1,490 | 在庫品 | 在庫品 |
| LHSA10ML | LHSA10ML | P | 1,490 | 在庫品 | 在庫品 |
| LHSA12L | LHSA12L | P | 2,070 | 在庫品 | 在庫品 |
| LHSA14L | LHSA14L | P | 2,650 | - | 在庫品 |
| LHSA4 | LHSA4 | P | 1,050 | 在庫品 | 在庫品 |
| LHSA5 | LHSA5 | P | 1,240 | 在庫品 | 在庫品 |
| LHSA6 | LHSA6 | P | 1,270 | 在庫品 | 在庫品 |
