・軸を軌道とする構造のため、従来のブッシュを使用した案内部を、大幅な設計変更することなく、転がり案内へ変更できます。
・密封なしと密封形をラインナップ。機械･装置の使用に合せて最適な製品を選択することができます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
共通仕様
| 精度等級 | 上級 |
|---|
日本トムソン

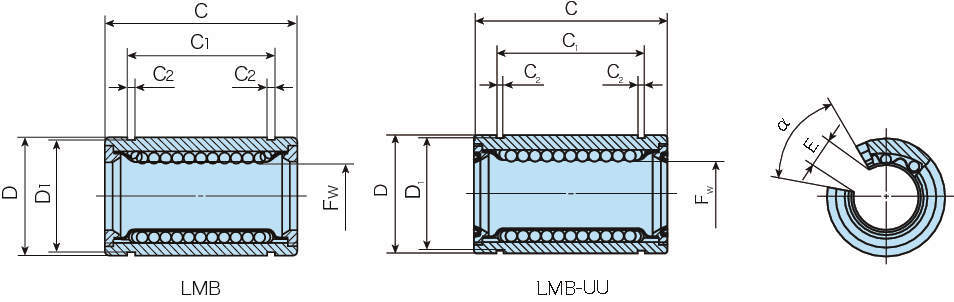

リニアブッシング LMB-OP（インチ系・開放形）
詳細仕様
17件の型式
| 型式 | 本体材質 | 保持器材質 | シール |
鋼球 条列 |
Fw | D | C | C1 |
C2 (mm) |
D1 (mm) |
E (mm) |
α (度) |
最大偏心 (μm) |
基本動定格荷重C(N) | 基本静定格荷重C0(N) |
質量 (g) 参考 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (inch) | (mm) | 寸法差 (μm) | (inch) | (mm) | 寸法差 (μm) | (inch) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | 荷重方向 A | 荷重方向 B | 荷重方向 A | 荷重方向 B | |||||||||||
| LMB81420OP | 炭素鋼製 | 炭素鋼製 | シールなし | 3 | 1/2 | 12.700 | 0/-9 | 7/8 | 22.225 | 0/-13 | 1 1/4 | 31.750 | 0/-200 | 24.46 | 0/-200 | 1.168 | 20.853 | 8.7 | 80 | 12 | 264 | 303 | 505 | 714 | 33.5 |
| LMB101824OP | 炭素鋼製 | 炭素鋼製 | シールなし | 3 | 5/8 | 15.875 | 0/-9 | 1 1/8 | 28.575 | 0/-13 | 1 1/2 | 38.100 | 0/-200 | 28.04 | 0/-200 | 1.422 | 26.899 | 9.5 | 80 | 12 | 424 | 488 | 766 | 1080 | 64 |
| LMB122026OP | 炭素鋼製 | 炭素鋼製 | シールなし | 4 | 3/4 | 19.050 | 0/-10 | 1 1/4 | 31.750 | 0/-16 | 1 5/8 | 41.275 | 0/-200 | 29.61 | 0/-200 | 1.422 | 29.870 | 10.7 | 60 | 15 | 554 | 659 | 1000 | 1470 | 81 |
| LMB162536OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 1 | 25.400 | 0/-10 | 1 9/16 | 39.688 | 0/-16 | 2 1/4 | 57.150 | 0/-300 | 44.53 | 0/-300 | 1.727 | 37.306 | 11.8 | 50 | 15 | 923 | 978 | 1780 | 2280 | 190 |
| LMB203242OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 1 1/4 | 31.750 | 0/-12 | 2 | 50.800 | 0/-19 | 2 5/8 | 66.675 | 0/-300 | 50.92 | 0/-300 | 1.727 | 47.904 | 14.7 | 50 | 20 | 1370 | 1450 | 2510 | 3210 | 415 |
| LMB243848OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 1 1/2 | 38.100 | 0/-12 | 2 3/8 | 60.325 | 0/-19 | 3 | 76.200 | 0/-300 | 61.26 | 0/-300 | 2.184 | 56.870 | 17.7 | 50 | 20 | 2010 | 2130 | 3610 | 4620 | 620 |
| LMB324864OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 2 | 50.800 | 0/-12 | 3 | 76.200 | 0/-22 | 4 | 101.600 | 0/-300 | 81.07 | 0/-300 | 2.616 | 72.085 | 24.7 | 50 | 25 | 3960 | 4190 | 7140 | 9130 | 1300 |
| LMB406080OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 2 1/2 | 63.500 | 0/-15 | 3 3/4 | 95.250 | 0/-22 | 5 | 127.000 | 0/-300 | 100.99 | 0/-300 | 3.048 | 90.220 | 29.5 | 50 | 25 | 5190 | 5490 | 9090 | 11600 | 2040 |
| LMB487296OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 3 | 76.200 | 0/-15 | 4 1/2 | 114.300 | 0/-22 | 6 | 152.400 | 0/-400 | 120.04 | 0/-400 | 3.048 | 109.474 | 39.6 | 50 | 25 | 8620 | 9120 | 14500 | 18500 | 3740 |
| LMB6496128OP | 炭素鋼製 | 炭素鋼製 | シールなし | 5 | 4 | 101.600 | 0/-20 | 6 | 152.400 | 0/-25 | 8 | 203.200 | 0/-400 | 158.95 | 0/-400 | 3.53 | 145.923 | 49.5 | 50 | 30 | 17000 | 18000 | 28600 | 36500 | 9350 |
・サークリップにより固定するときのボス幅は、C<sub>1</sub>の寸法からサークリップ幅の２倍の数値だけ差し引いた値とします。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LMB81420OP | LMB81420OP | P | 2,460 | - | 在庫品 |
| LMB101824OP | LMB101824OP | P | 3,360 | - | 在庫品 |
| LMB122026OP | LMB122026OP | P | 4,850 | - | 在庫品 |
| LMB162536OP | LMB162536OP | P | 8,150 | - | 在庫品 |
| LMB203242OP | LMB203242OP | P | 14,100 | - | 在庫品 |
| LMB243848OP | LMB243848OP | P | 17,800 | - | 在庫品 |
| LMB324864OP | LMB324864OP | P | 22,800 | - | 在庫品 |
| LMB406080OP | LMB406080OP | P | 36,400 | - | 在庫品 |
| LMB487296OP | LMB487296OP | P | 75,900 | - | 在庫品 |
| LMB6496128OP | LMB6496128OP | P | 141,000 | - | 在庫品 |
