・機械加工における切削油の適確な給油を目的としたコンパクトな切削油給油ノズルです。
・給油方向を自由に変えられるので、加工部分に集中して給油でき、効果的に冷却と潤滑を行えます。このため、切削抵抗が減少し、仕上げ面精度も向上するので高い加工精度が得られます。更に、工具寿命が延長するので経済的になります。
・マシニングセンタのスピンドル端面やNC旋盤のツールホルダ部などに数多く使用されています。
・穴あきボールを内蔵しているので、給油方向の位置調整が簡単にできます。
・コンパクトなノズルなので、スピンドルや刃物周辺部をシンプルに設計できます。
・ノズル長さが短いので、切りくずのからみつきがなく安全です。
・多数使用することにより、効果的な切削油の給油と切りくずの除去もできます。
・圧入形は経済性があります。
日本トムソン
旋回ノズル 圧入形(ノズル付き)
詳細仕様
6件の型式

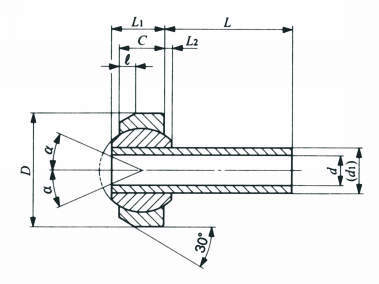

| 型式 | 主要寸法(mm) | ボール直径 |
許容傾斜角 α (度) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | L | L1 | L2 | C | l | d1 | (mm) | (inch) | ||
| SNA3-6 | 3 | 15 | 6 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| SNA3-15 | 3 | 15 | 15 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| SNA3-32 | 3 | 15 | 32 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| SNA4-6 | 4 | 15 | 6 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| SNA4-16 | 4 | 15 | 16 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| SNA4-40 | 4 | 15 | 40 | 7 | 1 | 6 | 2 | 6 | 11.112 | 7/16 | 24 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SNA3-6 | SNA3-6 | P | 990 | - | 在庫品 |
| SNA3-15 | SNA3-15 | P | 1,010 | - | 在庫品 |
| SNA3-32 | SNA3-32 | P | 1,050 | - | 在庫品 |
| SNA4-6 | SNA4-6 | P | 990 | - | 在庫品 |
| SNA4-16 | SNA4-16 | P | 1,010 | - | 在庫品 |
| SNA4-40 | SNA4-40 | P | 1,050 | - | 在庫品 |
