・球面滑り軸受は、内外輪を球面接触させた構造で、大きなラジアル荷重と、両方向のアキシアル荷重を同時に負荷できる自動調心形の球面滑り軸受です。
・給油式球面滑り軸受は、内外輪とも高炭素クロム軸受鋼が使用され、滑り面はりん酸塩皮膜処理されたうえ、二硫化モリブデン（MoS2）の乾燥皮膜でおおわれているので、低トルクで作動し、耐摩耗性に優れた負荷容量の大きな軸受です。
・交番荷重や衝撃荷重が働く場合に適し、主に産業機械、建設機械などに広く使用されています。
・この軸受は、インチ系で、外輪は一つ割りです。
・この軸受にはシール付きがあり、ダブルクリップ形状のポリウレタン製シールによってグリース漏れ防止と防じん効果があります。
| タイプ | 外輪一つ割り |
|---|
44件の型式

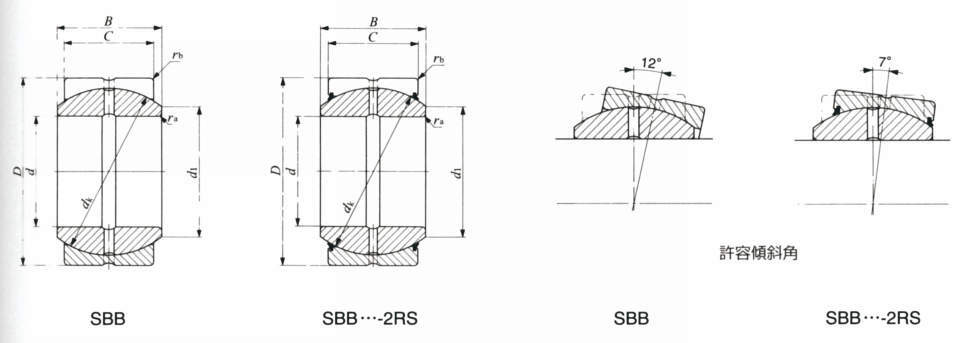

| 型式 | タイプ | シール | 主要寸法 |
主要寸法 dk |
ラジアル内部 すきま(mm) |
取付関係寸法(mm) |
動負荷容量 Cd (N) |
静負荷容量 Cs (N) |
質量 (kg) 参考 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | (mm) | (inch) | 最小 | 最大 | d1 | rasmax 最大 | rbsmax 最大 | ||||||||||
| (mm) | (inch) | (mm) | (inch) | (mm) | (inch) | (mm) | (inch) | |||||||||||||
| SBB8 | 外輪一つ割り | シールなし | 12.700 | 1/2 | 22.225 | 7/8 | 11.10 | .437 | 9.52 | .375 | 18 | .709 | 0.05 | 0.15 | 14.0 | 0.2 | 0.6 | 16800 | 101000 | 0.020 |
| SBB10 | 外輪一つ割り | シールなし | 15.875 | 5/8 | 26.988 | 1 1/16 | 13.89 | .547 | 11.91 | .469 | 23 | .906 | 0.05 | 0.15 | 17.9 | 0.2 | 0.8 | 26900 | 161000 | 0.036 |
| SBB12 | 外輪一つ割り | シールなし | 19.050 | 3/4 | 31.750 | 1 1/4 | 16.66 | .656 | 14.27 | .562 | 27.5 | 1.083 | 0.08 | 0.18 | 21.4 | 0.6 | 0.8 | 38500 | 231000 | 0.057 |
| SBB14 | 外輪一つ割り | シールなし | 22.225 | 7/8 | 36.512 | 1 7/16 | 19.43 | .765 | 16.66 | .656 | 32 | 1.260 | 0.08 | 0.18 | 25.0 | 0.6 | 0.8 | 52300 | 314000 | 0.088 |
| SBB16 | 外輪一つ割り | シールなし | 25.400 | 1 | 41.275 | 1 5/8 | 22.22 | .875 | 19.05 | .750 | 36 | 1.417 | 0.08 | 0.18 | 28.0 | 0.6 | 0.8 | 67300 | 404000 | 0.125 |
| SBB20 | 外輪一つ割り | シールなし | 31.750 | 1 1/4 | 50.800 | 2 | 27.76 | 1.093 | 23.80 | .937 | 45 | 1.772 | 0.08 | 0.18 | 35.1 | 0.6 | 0.8 | 105000 | 630000 | 0.234 |
| SBB22 | 外輪一つ割り | シールなし | 34.925 | 1 3/8 | 55.562 | 2 3/16 | 30.15 | 1.187 | 26.19 | 1.031 | 49 | 1.929 | 0.08 | 0.18 | 38.5 | 0.6 | 0.8 | 126000 | 755000 | 0.349 |
| SBB24 | 外輪一つ割り | シールなし | 38.100 | 1 1/2 | 61.912 | 2 7/16 | 33.32 | 1.312 | 28.58 | 1.125 | 55 | 2.165 | 0.08 | 0.18 | 43.3 | 0.6 | 0.8 | 154000 | 925000 | 0.424 |
| SBB28 | 外輪一つ割り | シールなし | 44.450 | 1 3/4 | 71.438 | 2 13/16 | 38.89 | 1.531 | 33.32 | 1.312 | 64 | 2.520 | 0.08 | 0.18 | 50.4 | 0.6 | 0.8 | 209000 | 1250000 | 0.649 |
| SBB32 | 外輪一つ割り | シールなし | 50.800 | 2 | 80.962 | 3 3/16 | 44.45 | 1.750 | 38.10 | 1.500 | 73 | 2.874 | 0.08 | 0.18 | 57.6 | 0.6 | 0.8 | 273000 | 1640000 | 0.939 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SBB8 | SBB8 | P | 2,330 | - | 在庫品 |
| SBB10 | SBB10 | P | 2,730 | - | 在庫品 |
| SBB12 | SBB12 | P | 3,190 | - | 在庫品 |
| SBB14 | SBB14 | P | 3,500 | - | 在庫品 |
| SBB16 | SBB16 | P | 4,070 | - | 在庫品 |
| SBB20 | SBB20 | P | 4,610 | - | 在庫品 |
| SBB22 | SBB22 | P | 4,950 | - | 在庫品 |
| SBB24 | SBB24 | P | 5,400 | - | 在庫品 |
| SBB28 | SBB28 | P | 7,490 | - | 在庫品 |
| SBB32 | SBB32 | P | 8,840 | - | 在庫品 |
