・ローラフォロアは、厚肉の外輪に針状ころを組み込んだ構造で、外輪回転用に設計された、摩擦係数が小さく回転性能に優れた軸受です。
・外輪外径面が直接相手ガムガイド面と接触しながら案内をしますが、この軸受は効果的に負荷域を増大させる目的でラジアルすきまを小さく設計しているため、衝撃荷重を緩和し、安定した長寿命が得られます。
・非分離形ローラフォロアの軸受内部空間にIKO独自の熱硬化形固形潤滑剤Cルーブを封入することにより、メンテナンスフリーを実現しました。
| 材料の種類 | 炭素鋼 |
|---|---|
| ころの案内方式 | 保持器付き |
| 外輪外径面の形状 | シール形 |
| シール部の構造 | 球面外輪 |
8件の型式
| 型式 | ころの案内方式 | タイプ | 材質 | 外輪外径面の形状 | シール部の構造 | 主要寸法(mm) |
基本動 定格荷重 C (N) |
基本静 定格荷重 CO (N) |
最大静 許容荷重 (N) |
トラック 負荷容量 (N) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

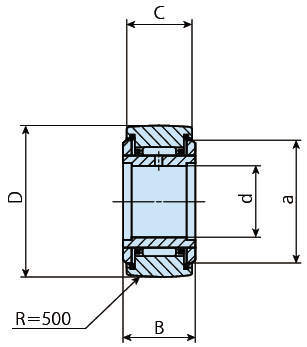

| d | D | B | C | a | ||||||||||
| NART5UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 5 | 16 | 12 | 11 | 12 | 3650 | 3680 | 3680 | 1040 |
| NART6UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 6 | 19 | 12 | 11 | 14 | 4250 | 4740 | 4740 | 1330 |
| NART8UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 8 | 24 | 15 | 14 | 17.5 | 5640 | 5900 | 5900 | 1850 |
| NART10UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 10 | 30 | 15 | 14 | 23.5 | 8030 | 7540 | 7540 | 2470 |
| NART12UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 12 | 32 | 15 | 14 | 25.5 | 8580 | 8470 | 8470 | 2710 |
| NART15UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 15 | 35 | 19 | 18 | 29 | 13700 | 16400 | 16400 | 3060 |
| NART17UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 17 | 40 | 21 | 20 | 32.5 | 17600 | 21000 | 21000 | 3660 |
| NART20UUR/SG | 保持器付き | NART-UUR/SG | 炭素鋼製 | 球面外輪 | シール形 | 20 | 47 | 25 | 24 | 38 | 23000 | 30700 | 30700 | 4530 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NART5UUR/SG | NART5UUR/SG | P | 4,450 | - | 在庫品 |
| NART6UUR/SG | NART6UUR/SG | P | 4,420 | - | 在庫品 |
| NART8UUR/SG | NART8UUR/SG | P | 4,410 | - | 在庫品 |
| NART10UUR/SG | NART10UUR/SG | P | 5,340 | - | 在庫品 |
| NART12UUR/SG | NART12UUR/SG | P | 5,600 | - | 在庫品 |
| NART15UUR/SG | NART15UUR/SG | P | 6,440 | - | 在庫品 |
| NART17UUR/SG | NART17UUR/SG | P | 6,910 | - | 在庫品 |
| NART20UUR/SG | NART20UUR/SG | P | 8,970 | - | 在庫品 |
