黒染め
-
![]()
黒染め
締結力の強いスリットタイプ。
・面で締め付けるため、スラスト力が強く、シャフトが傷が付きにくいタイプです。
シリーズ中最もバリエーションの豊富なタイプです。
・六角形状により、レンチでの締め付けが可能です。
共通仕様
| 材質/表面処理 | 鉄（SGD3）/黒染め |
|---|---|
| 付属品 | 六角穴付ボルト（黒染め）1本 |
岩田製作所
セットカラー（スリットカラー）｜六角内径ネジタイプ（並目） SCS-N-H

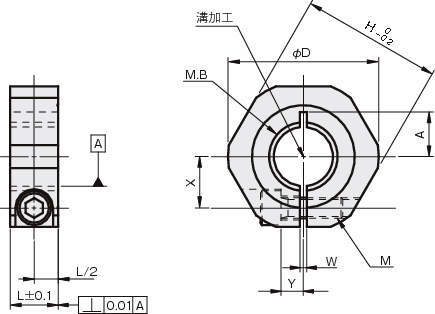

詳細仕様
7件の型式
| 型式 | 材質/表面処理 |
内径ネジ M.B |
幅 L |
対辺 H |
φD | W | X | Y | A |
締付ネジ M |
重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08N09CH | 鉄(SGD3)/黒染め | M8×P1.25 | 9 | 24 | 26 | 1.5 | 7 | 4 | 7 | M4×10 | 28 |
| SCS10N09CH | 鉄(SGD3)/黒染め | M10×P1.5 | 9 | 27 | 29 | 1.5 | 9 | 4 | 8 | M4×10 | 35 |
| SCS12N12CH | 鉄(SGD3)/黒染め | M12×P1.75 | 12 | 30 | 32 | 1.5 | 9.5 | 4.5 | 9 | M5×14 | 56 |
| SCS16N14CH | 鉄(SGD3)/黒染め | M16×P2.0 | 14 | 36 | 39 | 2 | 12.5 | 5 | 10.5 | M6×15 | 90 |
| SCS20N14CH | 鉄(SGD3)/黒染め | M20×P2.5 | 14 | 41 | 44 | 2 | 15 | 6.5 | 13 | M6×18 | 115 |
| SCS24N14CH | 鉄(SGD3)/黒染め | M24×P3.0 | 14 | 46 | 50 | 2 | 17 | 7.5 | 15 | M6×20 | 142 |
| SCS30N14CH | 鉄(SGD3)/黒染め | M30×P3.5 | 14 | 50 | 54 | 2 | 19.5 | 8.5 | 18 | M6×20 | 151 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCS08N09CH | SCS08N09CH | P | 1,300 | - | 在庫品 |
| SCS10N09CH | SCS10N09CH | P | 1,300 | 在庫品 | 在庫品 |
| SCS12N12CH | SCS12N12CH | P | 1,420 | 在庫品 | 在庫品 |
| SCS16N14CH | SCS16N14CH | P | 1,600 | 在庫品 | 在庫品 |
| SCS20N14CH | SCS20N14CH | P | 1,780 | 在庫品 | 在庫品 |
| SCS24N14CH | SCS24N14CH | P | 2,010 | - | 在庫品 |
| SCS30N14CH | SCS30N14CH | P | 2,360 | 在庫品 | 在庫品 |
