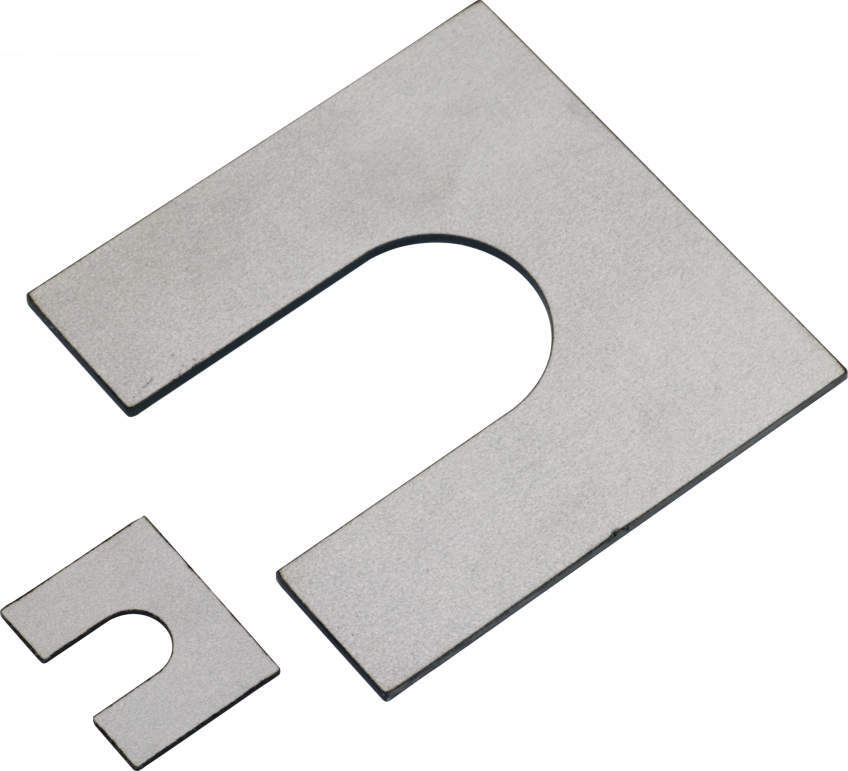

鉄
鉄

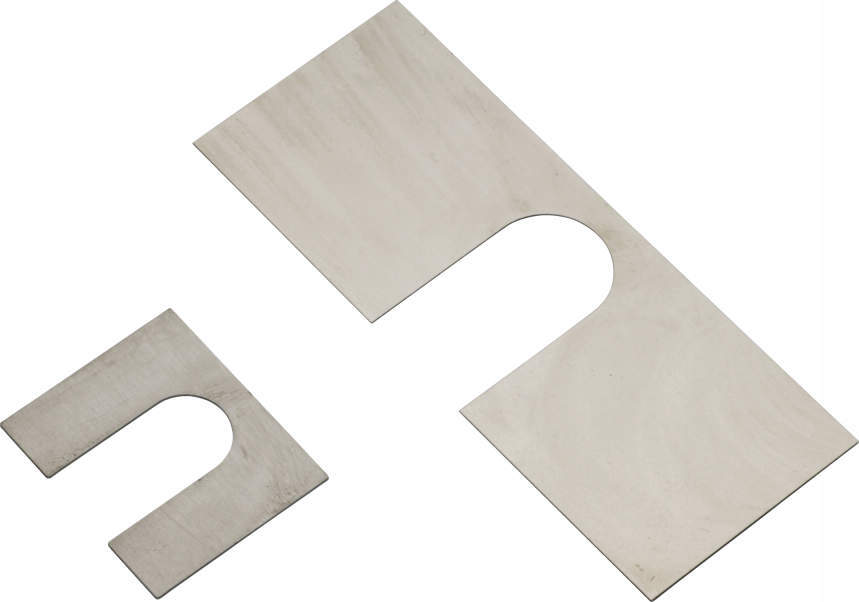

ステンレス

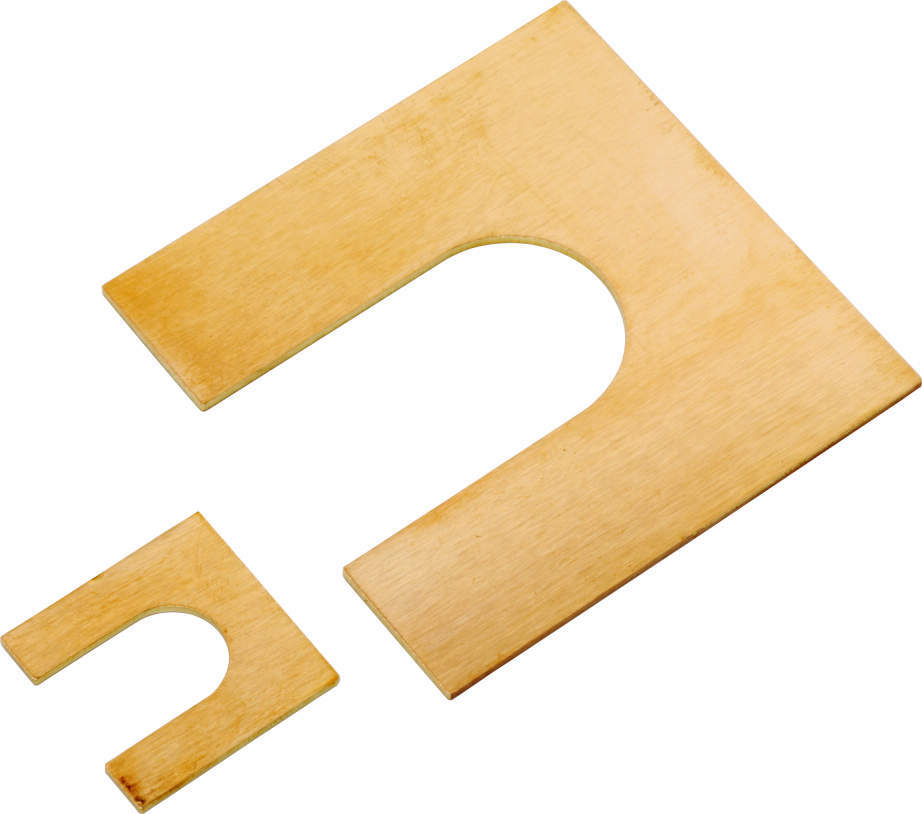

真鍮
・豊富な板厚バリエーションで、様々なすきま調整に対応。
・ピローの芯出しなど機械の組立時に便利です。
| 材質 | PFA・PF：鉄（SPCC相当） PSA・PS：ステンレス（SUS304） PBA・PB：真鍮（t=0.05：C2680P、t=：0.1～1.0C2801P） |
|---|
204件の型式

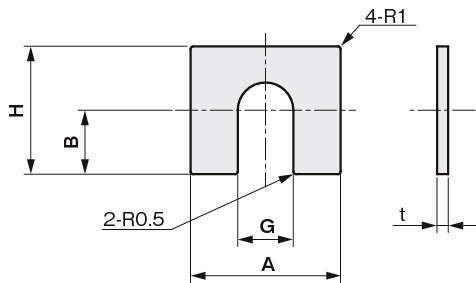

| 型式 |
対応 ピローブロック |
材質 |
幅 A (mm) |
高さ H (mm) |
溝幅 G (mm) |
溝深さ B (mm) |
板厚(mm) | 入数 | |
|---|---|---|---|---|---|---|---|---|---|
| t | 公差 | ||||||||
| PFA204010 | UCPA204･UCUP204 | 鉄 | 40 | 27 | 13 | 15 | 0.1 | ±0.03 | 1枚 |
| PFA204020 | UCPA204･UCUP204 | 鉄 | 40 | 27 | 13 | 15 | 0.2 | ±0.03 | 1枚 |
| PFA204030 | UCPA204･UCUP204 | 鉄 | 40 | 27 | 13 | 15 | 0.3 | ±0.04 | 1枚 |
| PFA204050 | UCPA204･UCUP204 | 鉄 | 40 | 27 | 13 | 15 | 0.5 | ±0.05 | 1枚 |
| PFA204100 | UCPA204･UCUP204 | 鉄 | 40 | 27 | 13 | 15 | 1.0 | ±0.08 | 1枚 |
| PFA205010 | UCPA205･UCUP205 | 鉄 | 45 | 30 | 13 | 16 | 0.1 | ±0.03 | 1枚 |
| PFA205020 | UCPA205･UCUP205 | 鉄 | 45 | 30 | 13 | 16 | 0.2 | ±0.03 | 1枚 |
| PFA205030 | UCPA205･UCUP205 | 鉄 | 45 | 30 | 13 | 16 | 0.3 | ±0.04 | 1枚 |
| PFA205050 | UCPA205･UCUP205 | 鉄 | 45 | 30 | 13 | 16 | 0.5 | ±0.05 | 1枚 |
| PFA205100 | UCPA205･UCUP205 | 鉄 | 45 | 30 | 13 | 16 | 1.0 | ±0.08 | 1枚 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PFA204010 | PFA204010 | P | 80 | - | 在庫品 |
| PFA204020 | PFA204020 | P | 90 | - | 在庫品 |
| PFA204030 | PFA204030 | P | 100 | - | 在庫品 |
| PFA204050 | PFA204050 | P | 110 | - | 在庫品 |
| PFA204100 | PFA204100 | P | 130 | - | 在庫品 |
| PFA205010 | PFA205010 | P | 100 | - | 在庫品 |
| PFA205020 | PFA205020 | P | 110 | - | 在庫品 |
| PFA205030 | PFA205030 | P | 110 | - | 在庫品 |
| PFA205050 | PFA205050 | P | 110 | - | 在庫品 |
| PFA205100 | PFA205100 | P | 130 | - | 在庫品 |
