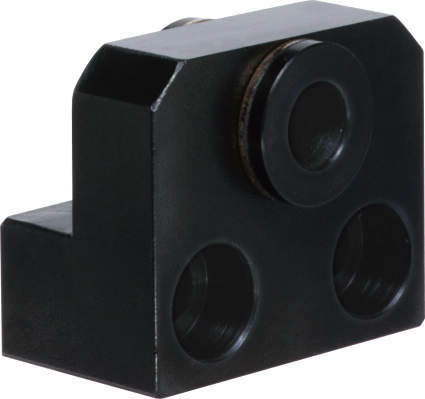

SS400（黒染）
SS400（黒染）
・モーターベースや治具の位置決め、ベルトのテンション調整にお使いいただけます。

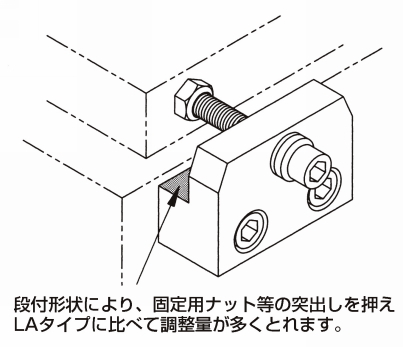

・調整ボルトで前後移動させ位置決めするタイプ。
・ベースカラーを使った新方式を採用。市販のボルトで押し引き調整可能にしました。
| 本体 | SS400（黒染め） |
|---|---|
| スラストワッシャー | 含油メタル |
| ベースカラー | S45C-D（黒染め） |
5件の型式

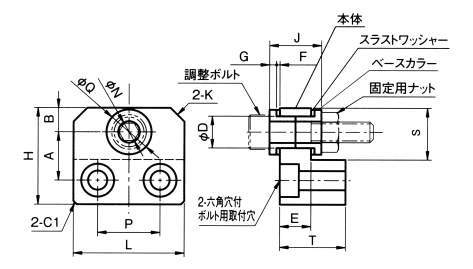

| 型式 | 本体材質 |
調整 ボルトサイズ |
L | H | T | A | P | E | S | B | J | G | F | N | D | Q | K |
取付ボルト サイズ |
重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BLC04D12Z | 鉄（SS400）/黒染め | M4 | 22 | 23 | 12 | 12 | 12 | 6 | 13 | 6 | 11 | 1.5 | 1 | 4.2 | 6.8 | 11 | C3 | M3 | 33 |
| BLC05D13Z | 鉄（SS400）/黒染め | M5 | 25 | 25 | 16 | 13 | 14 | 9 | 14 | 6 | 14 | 1.5 | 1 | 5.2 | 8 | 12 | C3 | M4 | 48 |
| BLC06D14Z | 鉄（SS400）/黒染め | M6 | 32 | 28 | 19 | 14 | 18 | 9 | 15 | 7 | 15 | 2 | 1 | 6.2 | 9.2 | 13 | C4 | M5 | 85 |
| BLC08D16Z | 鉄（SS400）/黒染め | M8 | 38 | 32 | 22 | 16 | 22 | 12 | 18 | 8 | 18 | 2 | 1 | 8.3 | 12 | 16 | C4 | M6 | 122 |
| BLC10D20Z | 鉄（SS400）/黒染め | M10 | 44 | 40 | 30 | 20 | 25 | 16 | 22 | 10 | 23 | 2.5 | 1 | 10.3 | 14.5 | 20 | C6 | M8 | 238 |
ボルト・ナットは付属していません。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BLC04D12Z | BLC04D12Z | P | 1,910 | - | 在庫品 |
| BLC05D13Z | BLC05D13Z | P | 1,930 | - | 在庫品 |
| BLC06D14Z | BLC06D14Z | P | 2,180 | - | 在庫品 |
| BLC08D16Z | BLC08D16Z | P | 2,440 | - | 在庫品 |
| BLC10D20Z | BLC10D20Z | P | 2,990 | - | 在庫品 |
