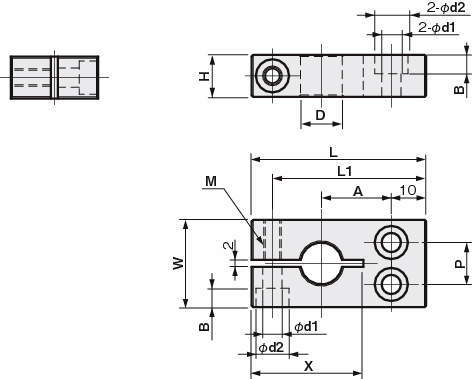

丸シャフト
-
![]()
丸シャフト
-
![]()

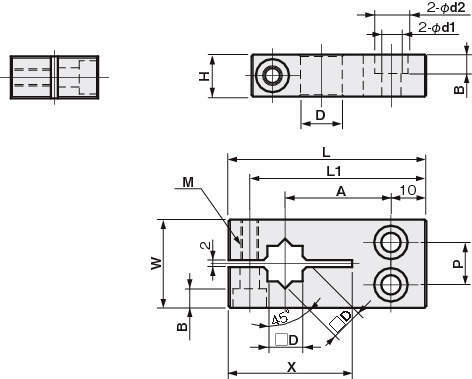

角シャフト
共通仕様
| 材質 | アルミ（A6063BE T5） |
|---|---|
| 付属品 | 六角穴付ボルト（SUSXM7） 1本 |
岩田製作所
センサブラケット（フレキシブル・アルミ）｜ 取付ベースF FSFMBF
詳細仕様
23件の型式
-
丸シャフト用
-
角シャフト用
-
丸シャフト用
-
角シャフト用
| 型式 | タイプ |
適合シャフト D (mm) |
基準寸法 A (mm) |
寸法(mm) | 寸法(mm) |
質量 (g) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | W | H | L1 | X | φd1 | φd2 | P | B | M | |||||
| FSFMBF030-08A | 丸シャフト用 | φ8 | 30 | 56 | 25 | 12 | 50 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 41 |
| FSFMBF050-08A | 丸シャフト用 | φ8 | 50 | 76 | 25 | 12 | 70 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 57 |
| FSFMBF070-08A | 丸シャフト用 | φ8 | 70 | 96 | 25 | 12 | 90 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 73 |
| FSFMBF020-10A | 丸シャフト用 | φ10 | 20 | 46 | 25 | 12 | 40 | 30 | 5.5 | 9.5 | 12 | 5.4 | M5 | 34 |
| FSFMBF030-10A | 丸シャフト用 | φ10 | 30 | 56 | 25 | 12 | 50 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 31 |
| FSFMBF050-10A | 丸シャフト用 | φ10 | 50 | 76 | 25 | 12 | 70 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 57 |
| FSFMBF070-10A | 丸シャフト用 | φ10 | 70 | 96 | 25 | 12 | 90 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 72 |
| FSFMBF020-12A | 丸シャフト用 | φ12 | 20 | 50 | 25 | 12 | 44 | 30 | 5.5 | 9.5 | 12 | 5.4 | M5 | 36 |
| FSFMBF030-12A | 丸シャフト用 | φ12 | 30 | 58 | 25 | 12 | 52 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 45 |
| FSFMBF050-12A | 丸シャフト用 | φ12 | 50 | 78 | 25 | 12 | 72 | 35 | 5.5 | 9.5 | 12 | 5.4 | M5 | 53 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSFMBF030-08A | FSFMBF030-08A | P | 1,770 | - | 在庫品 |
| FSFMBF050-08A | FSFMBF050-08A | P | 1,810 | - | 在庫品 |
| FSFMBF070-08A | FSFMBF070-08A | P | 1,860 | - | 在庫品 |
| FSFMBF020-10A | FSFMBF020-10A | P | 1,760 | - | 在庫品 |
| FSFMBF030-10A | FSFMBF030-10A | P | 1,770 | 在庫品 | 在庫品 |
| FSFMBF050-10A | FSFMBF050-10A | P | 1,810 | - | 在庫品 |
| FSFMBF070-10A | FSFMBF070-10A | P | 1,860 | - | 在庫品 |
| FSFMBF020-12A | FSFMBF020-12A | P | 1,910 | - | 在庫品 |
| FSFMBF030-12A | FSFMBF030-12A | P | 1,940 | 在庫品 | 在庫品 |
| FSFMBF050-12A | FSFMBF050-12A | P | 2,010 | - | 在庫品 |
