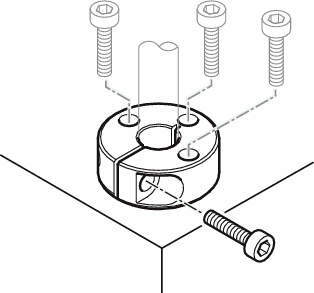

■中実シャフト専用です。
・パイプシャフトには使用できません。
共通仕様
| 材質 | ステンレス（SUS304） |
|---|---|
| 付属品 | 六角穴付ボルト（SUSXM7） 1本 |
岩田製作所
センサブラケット（フレキシブル・アルミ）｜ 取付ベースR SCS-SP3

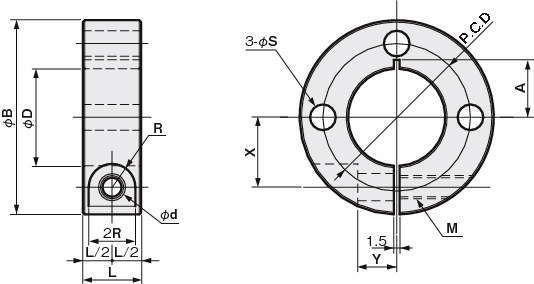

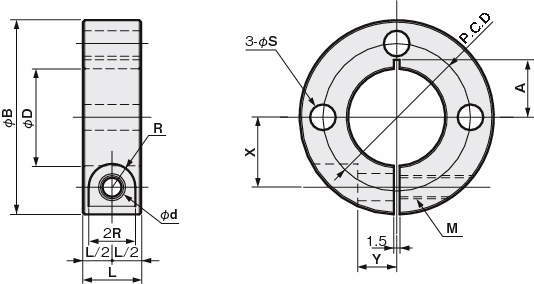

詳細仕様
5件の型式
| 型式 | タイプ | 材質/表面処理 |
内径 φB (mm) |
幅 L (mm) |
外径 φD (mm) |
横穴(mm) |
W (mm) |
X (mm) |
Y (mm) |
A (mm) |
締付ネジ M |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φS | P.C.D. | |||||||||||
| SCS0810SP3 | 3穴付 | ステンレス(SUS304) | 8 | 10 | 25 | 4.5 | 18 | 1.5 | 8 | 5 | 4.5 | M4×12 |
| SCS1012SP3 | 3穴付 | ステンレス(SUS304) | 10 | 12 | 30 | 5.5 | 20 | 1.5 | 9 | 5 | 6 | M5×16 |
| SCS1212SP3 | 3穴付 | ステンレス(SUS304) | 12 | 12 | 30 | 5.5 | 22 | 1.5 | 10 | 5 | - | M5×16 |
| SCS1415SP3 | 3穴付 | ステンレス(SUS304) | 14 | 15 | 40 | 6.6 | 28 | 1.5 | 13 | 8 | 9 | M6×20 |
| SCS1615SP3 | 3穴付 | ステンレス(SUS304) | 16 | 15 | 40 | 6.6 | 28 | 1.5 | 13 | 8 | 9 | M6×20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCS0810SP3 | SCS0810SP3 | P | 1,370 | - | 在庫品 |
| SCS1012SP3 | SCS1012SP3 | P | 1,420 | - | 在庫品 |
| SCS1212SP3 | SCS1212SP3 | P | 1,480 | - | 在庫品 |
| SCS1415SP3 | SCS1415SP3 | P | 1,600 | - | 在庫品 |
| SCS1615SP3 | SCS1615SP3 | P | 1,600 | - | 在庫品 |
