締結力の強いスリットタイプ。
・面で締め付けるため、スラスト力が強く、シャフトが傷が付きにくいタイプです。
シリーズ中最もバリエーションの豊富なタイプです。
・外周にローレット加工を施したシリンダー（ロッド）対応スリットカラーです。
共通仕様
| 材質/表面処理 | 鉄（S45C）/黒染め |
|---|---|
| 付属品 | 六角穴付ボルト（黒染め）1本 |
岩田製作所
セットカラー（スリットカラー）｜内径ネジタイプ（シリンダー用） SCS-C・SCS-CA・SCS-CB

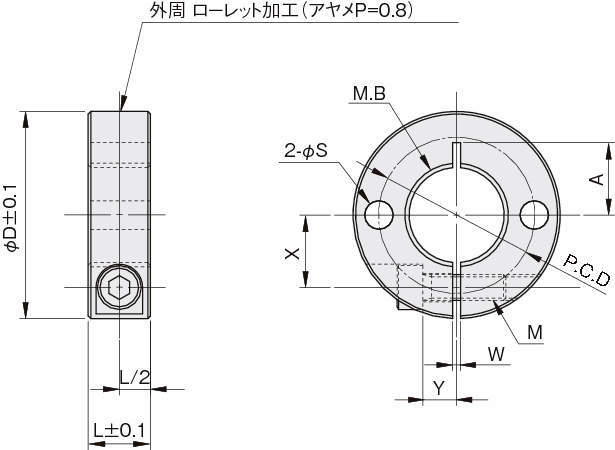

詳細仕様
14件の型式
| 型式 | 材質/表面処理 |
内径ネジ M.B |
幅 L |
外径 φD |
横穴 | W | X | Y | A |
締付ネジ M |
重量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φS | P.C.D | |||||||||||
| SCS08CA10C | 鉄(S45C)/黒染め | M8×P1.0 | 10 | 23 | 3.5 | 15 | 1.5 | 7 | 4 | 8.5 | M3×10 | 24 |
| SCS08CB10C | 鉄(S45C)/黒染め | M8×P1.25 | 10 | 23 | 3.5 | 15 | 1.5 | 7 | 4 | 8.5 | M3×10 | 25 |
| SCS10C10C | 鉄(S45C)/黒染め | M10×P1.25 | 10 | 25 | 3.5 | 18 | 1.5 | 8 | 5 | 9.5 | M3×10 | 29 |
| SCS12CA10C | 鉄(S45C)/黒染め | M12×P1.25 | 10 | 27 | 3.5 | 19 | 1.5 | 9 | 5 | 9.5 | M4×12 | 31 |
| SCS12CB10C | 鉄(S45C)/黒染め | M12×P1.5 | 10 | 27 | 3.5 | 19 | 1.5 | 9 | 5 | 9.5 | M4×12 | 32 |
| SCS14C10C | 鉄(S45C)/黒染め | M14×P1.5 | 10 | 29 | 3.5 | 21 | 1.5 | 10 | 5 | 10.5 | M4×12 | 36 |
| SCS16C10C | 鉄(S45C)/黒染め | M16×P1.5 | 10 | 32 | 4.5 | 24 | 1.5 | 11.5 | 5 | 11 | M4×12 | 42 |
| SCS18C11C | 鉄(S45C)/黒染め | M18×P1.5 | 11 | 34 | 4.5 | 26 | 1.5 | 12.5 | 6 | 12 | M4×12 | 51 |
| SCS20C12C | 鉄(S45C)/黒染め | M20×P1.5 | 12 | 40 | 5.5 | 30 | 1.5 | 14 | 6.5 | 14 | M5×16 | 78 |
| SCS22C13C | 鉄(S45C)/黒染め | M22×P1.5 | 13 | 42 | 5.5 | 32 | 1.5 | 15 | 7 | 15 | M5×16 | 93 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCS08CA10C | SCS08CA10C | P | 960 | - | 在庫品 |
| SCS08CB10C | SCS08CB10C | P | 960 | 在庫品 | 在庫品 |
| SCS10C10C | SCS10C10C | P | 1,010 | 在庫品 | 在庫品 |
| SCS12CA10C | SCS12CA10C | P | 1,070 | - | 在庫品 |
| SCS12CB10C | SCS12CB10C | P | 1,070 | - | 在庫品 |
| SCS14C10C | SCS14C10C | P | 1,070 | 在庫品 | 在庫品 |
| SCS16C10C | SCS16C10C | P | 1,130 | 在庫品 | 在庫品 |
| SCS18C11C | SCS18C11C | P | 1,250 | 在庫品 | 在庫品 |
| SCS20C12C | SCS20C12C | P | 1,300 | 在庫品 | 在庫品 |
| SCS22C13C | SCS22C13C | P | 1,370 | - | 在庫品 |
