黒染め
黒染め
無電解ニッケルメッキ
SUS304
・機械の組立時やメンテナンス時に便利なセパレート構造のセットカラーです。
・スラスト力が強く、シャフトに傷が付きにくいタイプです。

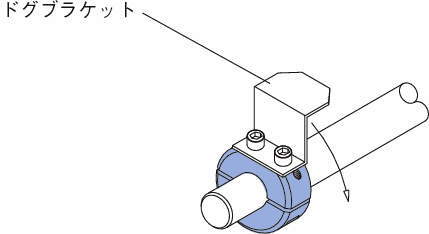

・Dカット面を利用して、ブラケットなど様々な部品を取り付けることができます。
| 材質/表面処理 | SCSS-CTN：鉄（S45C）/黒染め SCSS-MTN：鉄（S45C）/無電解ニッケルメッキ SCSS-STN：ステンレス（SUS304） |
|---|---|
| 付属品 | SCSS-CTN：六角穴付ボルト（黒染め）2本 SCSS-MTN・SCSS-STN：六角穴付ボルト（SUSXM7）2本 |
45件の型式

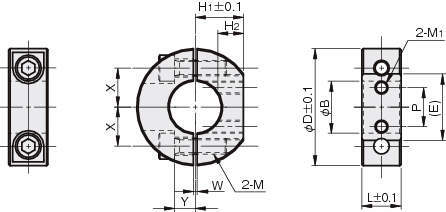

| 型式 | タイプ | 材質/表面処理 |
内径 φB (mm) |
幅L (mm) |
外径 φD (mm) |
Dカット部(mm) |
W (mm) |
X (mm) |
Y (mm) |
締付ネジ M |
重量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | E | P | H2 | M1 | |||||||||||
| SCSS0815CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 8 | 15 | 30 | 13 | 15 | 8 | 7 | M3 | 1.5 | 10 | 6 | M5×16 | 64 |
| SCSS1015CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 10 | 15 | 35 | 15 | 18 | 10 | 7 | M4 | 1.5 | 11.5 | 6 | M5×16 | 86 |
| SCSS1215CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 12 | 15 | 35 | 15 | 18 | 10 | 7 | M4 | 1.5 | 11.5 | 6 | M5×16 | 82 |
| SCSS1315CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 13 | 15 | 35 | 15 | 18 | 10 | 7 | M4 | 1.5 | 11.5 | 6 | M5×16 | 81 |
| SCSS1515CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 15 | 15 | 40 | 17 | 21.1 | 12 | 7 | M5 | 1.5 | 13 | 8 | M6×20 | 102 |
| SCSS1615CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 16 | 15 | 40 | 17 | 21.1 | 12 | 7 | M5 | 1.5 | 13 | 8 | M6×20 | 99 |
| SCSS1715CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 17 | 15 | 40 | 17 | 21.1 | 12 | 7 | M5 | 1.5 | 13 | 8 | M6×20 | 96 |
| SCSS1815CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 18 | 15 | 45 | 18.5 | 25.6 | 15 | 7 | M5 | 1.5 | 15 | 8 | M6×20 | 126 |
| SCSS2015CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 20 | 15 | 45 | 18.5 | 25.6 | 15 | 9 | M5 | 1.5 | 15 | 8 | M6×20 | 117 |
| SCSS2515CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 25 | 15 | 50 | 21 | 27.1 | 20 | 10 | M5 | 1.5 | 18 | 10 | M6×25 | 143 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCSS0815CTN | SCSS0815CTN | P | 1,540 | - | 在庫品 |
| SCSS1015CTN | SCSS1015CTN | P | 1,600 | 在庫品 | 在庫品 |
| SCSS1215CTN | SCSS1215CTN | P | 1,600 | 在庫品 | 在庫品 |
| SCSS1315CTN | SCSS1315CTN | P | 1,600 | - | 在庫品 |
| SCSS1515CTN | SCSS1515CTN | P | 1,720 | 在庫品 | 在庫品 |
| SCSS1615CTN | SCSS1615CTN | P | 1,720 | 在庫品 | 在庫品 |
| SCSS1715CTN | SCSS1715CTN | P | 1,720 | 在庫品 | 在庫品 |
| SCSS1815CTN | SCSS1815CTN | P | 1,780 | - | 在庫品 |
| SCSS2015CTN | SCSS2015CTN | P | 1,780 | 在庫品 | 在庫品 |
| SCSS2515CTN | SCSS2515CTN | P | 1,890 | 在庫品 | 在庫品 |
