共通仕様
| 対応センサ | SUNX：PM オムロン：EE-SX |
|---|---|
| 材質 | ステンレス（SUS304） |
| 付属品 | セムスビス(SUSXM7)M3×6L 2本 セムスビス(SUSXM7)M3×10L 2本 |
岩田製作所
センサブラケット（フォトマイクロセンサ用）｜L型 Hタイプ FSPALH
詳細仕様
5件の型式
-
-

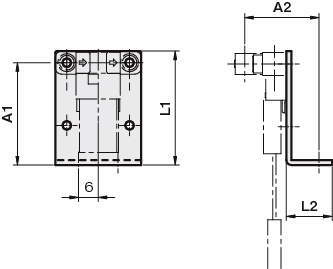

〔1〕取付例（タテ）PM-K54・EE-SX670
-
〔2〕取付例（タテ）PM-L54・EE-SX671
-
〔3〕取付例（タテ）PM-T54・EE-SX672
-

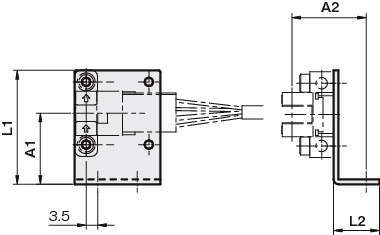

〔4〕取付例（ヨコ）PM-K54・EE-SX670
-
〔5〕取付例（ヨコ）PM-L54・EE-SX671
-
〔6〕取付例（ヨコ）PM-T54・EE-SX672
| 型式 | 材質 | 基準寸法(mm) | 寸法(mm) |
質量 (g) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [1] | [2] | [3] | [4] | [5] | [6] | L1 | L2 | |||||||||
| A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | A1 | A2 | |||||
| FSPALH031-22S | SUS304 | 44.8 | 13.4 | 31 | 22.5 | 44 | 16.9 | 21.5 | 13.4 | 21.5 | 22.5 | 21.5 | 16.9 | 34.5 | 13.9 | 16 |
| FSPALH036-22S | SUS304 | 49.8 | 13.4 | 36 | 22.5 | 49 | 16.9 | 26.5 | 13.4 | 26.5 | 22.5 | 26.5 | 16.9 | 39.5 | 13.9 | 18 |
| FSPALH041-22S | SUS304 | 54.8 | 13.4 | 41 | 22.5 | 54 | 16.9 | 31.5 | 13.4 | 31.5 | 22.5 | 31.5 | 16.9 | 44.5 | 13.9 | 20 |
| FSPALH031-27S | SUS304 | 44.8 | 18.4 | 31 | 27.5 | 44 | 21.9 | 21.5 | 18.4 | 21.5 | 27.5 | 21.5 | 21.9 | 34.5 | 18.9 | 18 |
| FSPALH031-32S | SUS304 | 44.8 | 23.4 | 31 | 32.5 | 44 | 26.9 | 21.5 | 23.4 | 21.5 | 32.5 | 21.5 | 26.9 | 34.5 | 23.9 | 20 |
※基準寸法〔1〕～〔6〕は、センサの種類および取付方向により異なります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSPALH031-22S | FSPALH031-22S | P | 640 | - | 在庫品 |
| FSPALH036-22S | FSPALH036-22S | P | 650 | - | 在庫品 |
| FSPALH041-22S | FSPALH041-22S | P | 650 | - | 在庫品 |
| FSPALH031-27S | FSPALH031-27S | P | 650 | - | 在庫品 |
| FSPALH031-32S | FSPALH031-32S | P | 650 | - | 在庫品 |
