共通仕様
| 材質 | アルミ（A6063S-T5）/白アルマイト処理 |
|---|
岩田製作所

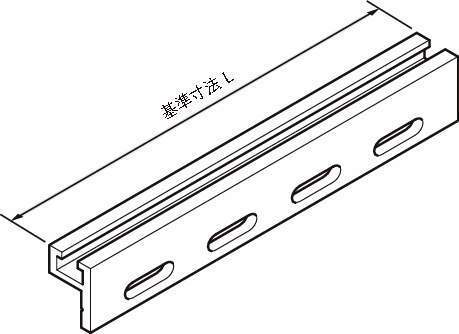

センサブラケット（コンビネーション）｜センサレールツバ直交・長穴付タイプ FSSARS
詳細仕様
21件の型式
| 型式 |
対応 サイズ |

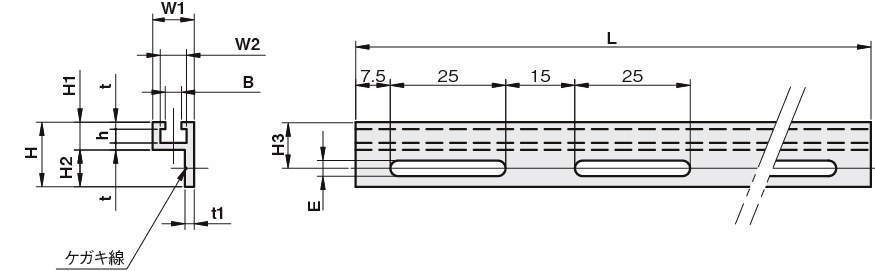

基準寸法 L (mm) |
寸法(mm) |
質量 (g) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | E | 長穴数 | W1 | W2 | H | H1 | H2 | H3 | h | t | t1 | ||||
| FSSARS080-03A | M3 | 80 | 3.5 | 3.4 | 2 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 9 |
| FSSARS120-03A | M3 | 120 | 3.5 | 3.4 | 3 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 14 |
| FSSARS160-03A | M3 | 160 | 3.5 | 3.4 | 4 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 19 |
| FSSARS200-03A | M3 | 200 | 3.5 | 3.4 | 5 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 23 |
| FSSARS240-03A | M3 | 240 | 3.5 | 3.4 | 6 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 28 |
| FSSARS520-03A | M3 | 520 | 3.5 | 3.4 | 13 | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 55 |
| FSSARS500-03A | M3 | 500 | 3.5 | - | - | 9 | 5.7 | 14 | 6 | 8 | 10 | 3 | 1.5 | 2 | 64 |
| FSSARS080-04A | M4 | 80 | 4.6 | 4.5 | 2 | 11 | 7.2 | 17 | 8 | 9 | 12.5 | 4 | 2 | 2 | 12 |
| FSSARS120-04A | M4 | 120 | 4.6 | 4.5 | 3 | 11 | 7.2 | 17 | 8 | 9 | 12.5 | 4 | 2 | 2 | 18 |
| FSSARS160-04A | M4 | 160 | 4.6 | 4.5 | 4 | 11 | 7.2 | 17 | 8 | 9 | 12.5 | 4 | 2 | 2 | 24 |
L=500の製品には長穴は空いておりません。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSSARS080-03A | FSSARS080-03A | P | 310 | - | 在庫品 |
| FSSARS120-03A | FSSARS120-03A | P | 350 | - | 在庫品 |
| FSSARS160-03A | FSSARS160-03A | P | 470 | - | 在庫品 |
| FSSARS200-03A | FSSARS200-03A | P | 530 | 在庫品 | 在庫品 |
| FSSARS240-03A | FSSARS240-03A | P | 550 | - | 在庫品 |
| FSSARS520-03A | FSSARS520-03A | P | 930 | - | 在庫品 |
| FSSARS500-03A | FSSARS500-03A | P | 550 | - | 在庫品 |
| FSSARS080-04A | FSSARS080-04A | P | 350 | - | 在庫品 |
| FSSARS120-04A | FSSARS120-04A | P | 390 | - | 在庫品 |
| FSSARS160-04A | FSSARS160-04A | P | 530 | - | 在庫品 |
