共通仕様
| 材質 | アルミ（A6063S-T5）/白アルマイト処理 |
|---|
岩田製作所
センサブラケット（コンビネーション）｜センサレールツバ平行・長穴付タイプ FSSARL
詳細仕様
21件の型式
| 型式 |
対応 サイズ |

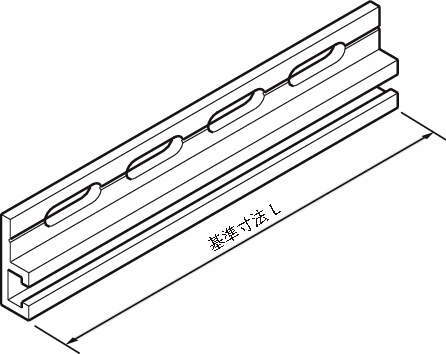

基準寸法 L (mm) |

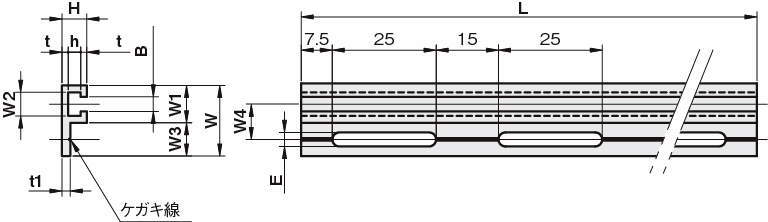

寸法(mm) |
質量 (g) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | E | 長穴数 | W1 | W2 | W3 | W4 | W | H | h | t | t1 | ||||
| FSSARL080-03A | M3 | 80 | 3.5 | 3.4 | 2 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 9 |
| FSSARL120-03A | M3 | 120 | 3.5 | 3.4 | 3 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 14 |
| FSSARL160-03A | M3 | 160 | 3.5 | 3.4 | 4 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 19 |
| FSSARL200-03A | M3 | 200 | 3.5 | 3.4 | 5 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 23 |
| FSSARL240-03A | M3 | 240 | 3.5 | 3.4 | 6 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 28 |
| FSSARL520-03A | M3 | 520 | 3.5 | 3.4 | 13 | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 55 |
| FSSARL500-03A | M3 | 500 | 3.5 | - | - | 9 | 5.7 | 8 | 8.5 | 17 | 6 | 3 | 1.5 | 2 | 64 |
| FSSARL080-04A | M4 | 80 | 4.6 | 4.5 | 2 | 11 | 7.2 | 9 | 10 | 20 | 8 | 4 | 2 | 2 | 12 |
| FSSARL120-04A | M4 | 120 | 4.6 | 4.5 | 3 | 11 | 7.2 | 9 | 10 | 20 | 8 | 4 | 2 | 2 | 18 |
| FSSARL160-04A | M4 | 160 | 4.6 | 4.5 | 4 | 11 | 7.2 | 9 | 10 | 20 | 8 | 4 | 2 | 2 | 24 |
L=500の製品には長穴は空いておりません。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSSARL080-03A | FSSARL080-03A | P | 310 | 在庫品 | 在庫品 |
| FSSARL120-03A | FSSARL120-03A | P | 350 | 在庫品 | 在庫品 |
| FSSARL160-03A | FSSARL160-03A | P | 470 | 在庫品 | 在庫品 |
| FSSARL200-03A | FSSARL200-03A | P | 530 | 在庫品 | 在庫品 |
| FSSARL240-03A | FSSARL240-03A | P | 550 | 在庫品 | 在庫品 |
| FSSARL520-03A | FSSARL520-03A | P | 930 | 在庫品 | 在庫品 |
| FSSARL500-03A | FSSARL500-03A | P | 550 | 在庫品 | 在庫品 |
| FSSARL080-04A | FSSARL080-04A | P | 350 | 在庫品 | 在庫品 |
| FSSARL120-04A | FSSARL120-04A | P | 390 | 在庫品 | 在庫品 |
| FSSARL160-04A | FSSARL160-04A | P | 530 | 在庫品 | 在庫品 |
