共通仕様
| 材質 | 鉄（SPCC）/無電解ニッケルメッキ |
|---|
岩田製作所
センサブラケット（コンビネーション）｜Z型近接用ブラケット SBZ
詳細仕様
18件の型式
| 型式 |
適合セットカラー 内径 |

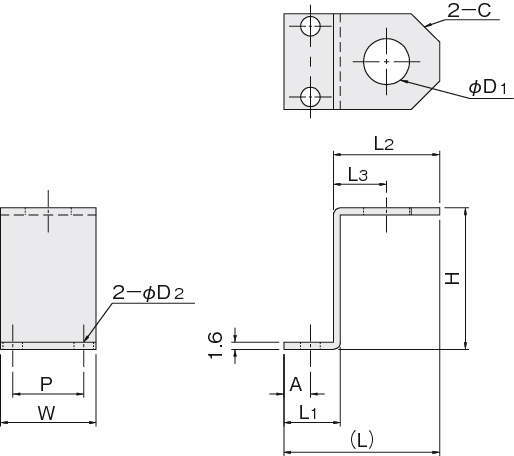

寸法(mm) |
質量 (g) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD1 | φD2 | P | L | L1 | L2 | L3 | H | A | W | C | |||
| SBZ08-08 | φ8 | 8.2 | 3.5 | 8 | 30.4 | 15 | 17 | 10 | 40 | 7.5 | 15 | 5 | 13 |
| SBZ10-08 | φ10・12・13 | 8.2 | 4.5 | 10 | 30.4 | 15 | 17 | 10 | 40 | 7.5 | 18 | 5 | 15 |
| SBZ15-08 | φ15・16・17 | 8.2 | 5.5 | 12 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 21 | 5 | 19 |
| SBZ15-12 | φ15・16・17 | 12.2 | 5.5 | 12 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 21 | 5 | 17 |
| SBZ20-08 | φ18・20 | 8.2 | 5.5 | 15 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 25 | 8 | 22 |
| SBZ20-12 | φ18・20 | 12.2 | 5.5 | 15 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 25 | 8 | 20 |
| SBZ25-08 | φ25 | 8.2 | 5.5 | 20 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 29 | 8 | 24 |
| SBZ25-12 | φ25 | 12.2 | 5.5 | 20 | 36.4 | 15 | 23 | 13 | 40 | 7.5 | 29 | 8 | 24 |
| SBZ30-12 | φ30 | 12.2 | 6.5 | 21 | 45.4 | 15 | 32 | 18 | 50 | 7.5 | 31 | 8 | 33 |
| SBZ30-18 | φ30 | 18.2 | 6.5 | 21 | 45.4 | 15 | 32 | 18 | 50 | 7.5 | 31 | 8 | 31 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SBZ08-08 | SBZ08-08 | P | 420 | - | 在庫品 |
| SBZ10-08 | SBZ10-08 | P | 430 | - | 在庫品 |
| SBZ15-08 | SBZ15-08 | P | 430 | - | 在庫品 |
| SBZ15-12 | SBZ15-12 | P | 430 | - | 在庫品 |
| SBZ20-08 | SBZ20-08 | P | 450 | - | 在庫品 |
| SBZ20-12 | SBZ20-12 | P | 450 | - | 在庫品 |
| SBZ25-08 | SBZ25-08 | P | 460 | - | 在庫品 |
| SBZ25-12 | SBZ25-12 | P | 460 | - | 在庫品 |
| SBZ30-12 | SBZ30-12 | P | 470 | - | 在庫品 |
| SBZ30-18 | SBZ30-18 | P | 470 | - | 在庫品 |
