圧力ゲージブラケット|アナログ用 オフセットタイプ1 PAD

単体用

  • 単体用

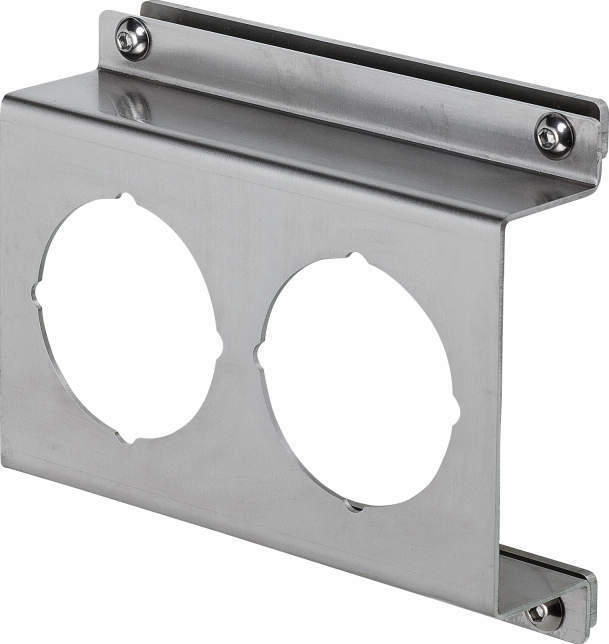

  • 2連用

  • 3連用

圧力ゲージ用のブラケットを標準化

・アナログタイプに対応。
・材質はSUS304製で、装置に見栄えよく設置が可能。

#ステンレス
#空気圧機器用ブラケット

共通仕様

対応メーカー SMC
対応シリーズ G46
GP46
GZ46
材質 ステンレス(SUS304)
付属品 六角穴付ボタンボルト(SUSXM7)M5×12
フランジ付六角ナット(SUSXM7)

詳細仕様

  • 3件中 1-3件

  • 表示件数

3件の型式

型式 タイプ W H L P P1 P2 E W2 H2 E1 E2

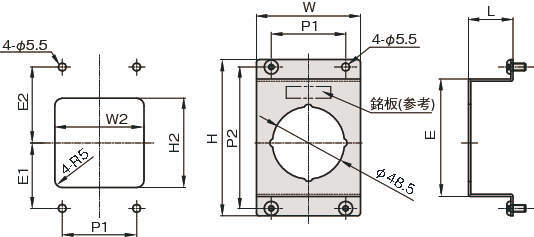

PAD1-01S 単体用 70 105 30 - 50 95 79 60 60 44 51

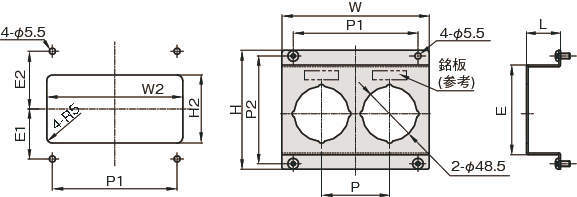

PAD2-01S 2連用 130 105 30 60 110 95 79 120 60 44 51

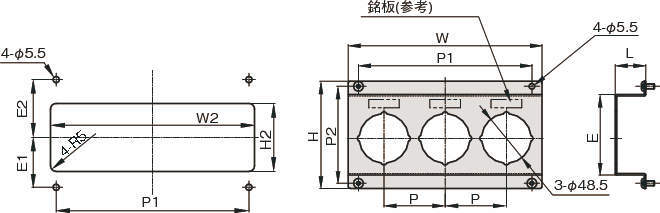

PAD3-01S 3連用 190 105 30 60 170 95 79 180 60 44 51

・取付けには、リングカバーが必要です。

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
PAD1-01S PAD1-01S P 870 - 在庫品
PAD2-01S PAD2-01S P 1,050 - 在庫品
PAD3-01S PAD3-01S P 1,220 - 在庫品
