黒染め
黒染め
SUS304
・クサビでシャフトを押しつける構造のため、少ない力で締め付けが可能です。
・作業性が良いので、頻繁に位置調整を繰り返す幅ガイドなどに最適です。
・Dカット面を利用して、ブラケットなど様々な部品を取り付けることができます。
| 本体材質/表面処理 | SCK-CTN：鉄（S45C）/黒染め SCK-STN：ステンレス（SUS304） |
|---|---|
| クサビ材質 | SCK-CTN：SUS304(モリブデンコート) SCK-STN：SUS304 |
| 六角穴付ボルト材質 | SCK-CTN：黒染め（SCM435） SCK-STN：SUSXM7 |
20件の型式

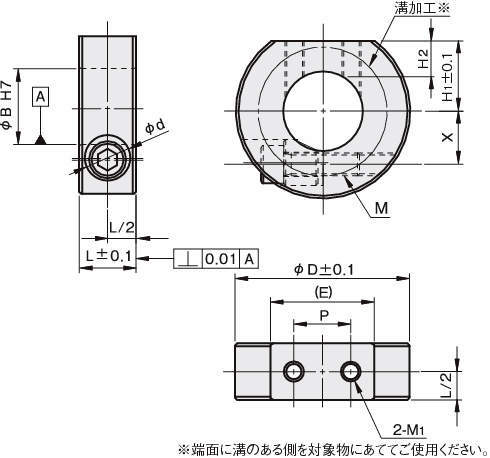

| 型式 | タイプ | 材質/表面処理 |
内径 φB (mm) |
幅 L (mm) |
外径 φD (mm) |
Dカット部(mm) |
φd (mm) |
X (mm) |
締付ネジ M |
重量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | E | M1 | P | H2 | ||||||||||
| SCK1015CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 10 | 15 | 35 | 15 | 18 | M4 | 10 | 7 | 12.1 | 9.5 | M6×18 | 92 |
| SCK1215CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 12 | 15 | 38 | 15 | 23.3 | M4 | 10 | 7 | 12.1 | 10.5 | M6×18 | 85 |
| SCK1515CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 15 | 15 | 40 | 17 | 21.1 | M5 | 12 | 7 | 12.1 | 12 | M6×18 | 112 |
| SCK1615CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 16 | 15 | 42 | 17 | 24.7 | M5 | 12 | 7 | 12.1 | 12 | M6×18 | 107 |
| SCK2015CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 20 | 15 | 46 | 18.5 | 27.3 | M5 | 15 | 10 | 12.1 | 14 | M6×20 | 129 |
| SCK2515CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 25 | 15 | 50 | 21 | 27.1 | M5 | 20 | 11 | 12.1 | 16.5 | M6×20 | 153 |
| SCK3015CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 30 | 15 | 56 | 23.5 | 30.5 | M6 | 21 | 10.5 | 12.1 | 19 | M6×25 | 173 |
| SCK3520CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 35 | 20 | 65 | 26 | 39 | M6 | 23 | 10.7 | 14.1 | 22.5 | M6×35 | 329 |
| SCK4020CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 40 | 20 | 70 | 30 | 36.1 | M6 | 26 | 12.6 | 14.1 | 25 | M6×35 | 372 |
| SCK5020CTN | Dカットネジ付 | 鉄(S45C)/黒染め | 50 | 20 | 85 | 37 | 41.8 | M6 | 28 | 14.5 | 14.1 | 29.5 | M6×35 | 536 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCK1015CTN | SCK1015CTN | P | 1,590 | - | 在庫品 |
| SCK1215CTN | SCK1215CTN | P | 1,590 | - | 在庫品 |
| SCK1515CTN | SCK1515CTN | P | 1,710 | - | 在庫品 |
| SCK1615CTN | SCK1615CTN | P | 1,710 | - | 在庫品 |
| SCK2015CTN | SCK2015CTN | P | 1,840 | - | 在庫品 |
| SCK2515CTN | SCK2515CTN | P | 1,960 | - | 在庫品 |
| SCK3015CTN | SCK3015CTN | P | 2,080 | - | 在庫品 |
| SCK3520CTN | SCK3520CTN | P | 2,330 | - | 在庫品 |
| SCK4020CTN | SCK4020CTN | P | 2,560 | - | 在庫品 |
| SCK5020CTN | SCK5020CTN | P | 3,180 | - | 在庫品 |
