共通仕様
| 材質/表面処理 | LSEN：鉄(SS400)/黒染め LSEN-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSEN：六角穴付ボルト(SCM435/黒染め) 2本 LSEN-S：六角穴付ボルト(SUSXM7) 2本 |
岩田製作所
リニアストッパー｜位置決め用 LSEN
詳細仕様
22件の型式

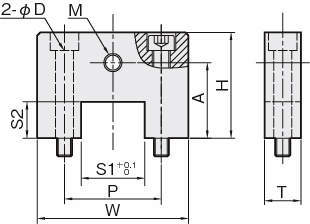

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | S1 | S2 | P | T |
M (細目) |
D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | |||||||||||||
| LSEN-01 | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 50 | 30 | 23.5 | 16 | 11 | 32 | 12 | M6×P0.75 | 5.5 | M5×35 |
| LSEN-02 | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 50 | 38 | 31.5 | 16 | 16 | 32 | 12 | M6×P0.75 | 5.5 | M5×40 |
| LSEN-03 | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 50 | 43 | 35.5 | 16 | 16 | 32 | 12 | M6×P0.75 | 5.5 | M5×45 |
| LSEN-04 | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 50 | 35 | 27.5 | 21 | 12 | 32 | 12 | M8×P1.0 | 5.5 | M5×40 |
| LSEN-05 | 鉄(SS400)/黒染め | 20 | - | LS20AL | - | 50 | 43 | 35.5 | 21 | 17 | 32 | 12 | M8×P1.0 | 5.5 | M5×45 |
| LSEN-06 | 鉄(SS400)/黒染め | 20 | LWH20 | LH20AN | HSR20A | 50 | 45 | 37.5 | 21 | 19 | 32 | 12 | M8×P1.0 | 5.5 | M5×50 |
| LSEN-07 | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 50 | 40 | 32.5 | 24 | 16 | 36 | 16 | M8×P1.0 | 6.6 | M6×45 |
| LSEN-08 | 鉄(SS400)/黒染め | 25 | - | LS25AL | - | 50 | 50 | 40.5 | 24 | 23 | 36 | 16 | M8×P1.0 | 6.6 | M6×55 |
| LSEN-09 | 鉄(SS400)/黒染め | 25 | LWH25 | LH25AL | HSR25A | 50 | 50 | 43.5 | 24 | 23 | 36 | 16 | M8×P1.0 | 6.6 | M6×55 |
| LSEN-10 | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 65 | 57 | 49.5 | 29 | 27 | 45 | 16 | M8×P1.0 | 9.0 | M8×60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSEN-01 | LSEN-01 | P | 1,280 | - | 在庫品 |
| LSEN-02 | LSEN-02 | P | 1,280 | - | 在庫品 |
| LSEN-03 | LSEN-03 | P | 1,350 | - | 在庫品 |
| LSEN-04 | LSEN-04 | P | 1,280 | - | 在庫品 |
| LSEN-05 | LSEN-05 | P | 1,350 | - | 在庫品 |
| LSEN-06 | LSEN-06 | P | 1,350 | - | 在庫品 |
| LSEN-07 | LSEN-07 | P | 1,600 | - | 在庫品 |
| LSEN-08 | LSEN-08 | P | 1,600 | - | 在庫品 |
| LSEN-09 | LSEN-09 | P | 1,600 | - | 在庫品 |
| LSEN-10 | LSEN-10 | P | 1,850 | - | 在庫品 |
