共通仕様
| 材質/表面処理 | LSMN：鉄(SS400)/黒染め LSMN-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSMN：六角穴付ボルト(SCM435/黒染め) 2本 LSMN-S：六角穴付ボルト(SUSXM7) 2本 |
岩田製作所

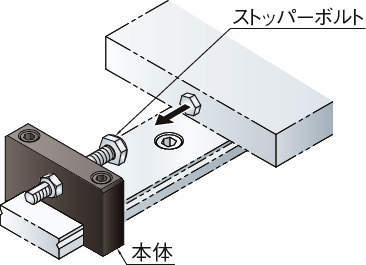

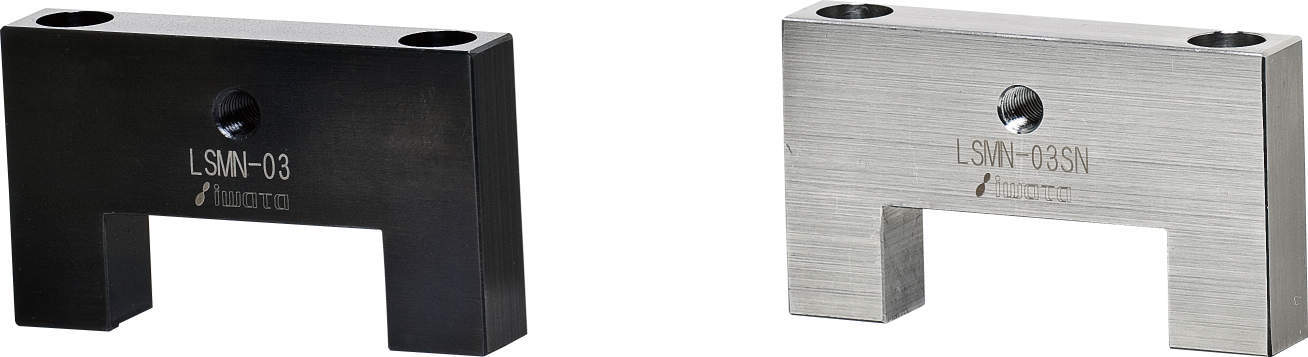

リニアストッパー｜位置決め用 LSMN
詳細仕様
10件の型式

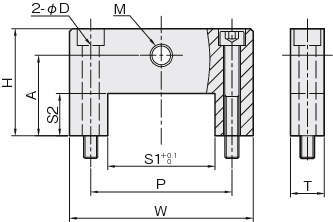

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | S1 | S2 | P | T |
M (細目) |
D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | |||||||||||||
| LSMN-01 | 鉄(SS400)/黒染め | 18・24 | - | - | SHW12・SHW14 | 50 | 30 | 21.5 | 25 | 10 | 35 | 12 | M6×P0.75 | 5.5 | M5×35 |
| LSMN-02 | 鉄(SS400)/黒染め | 33 | LWFF33・LWFS33 | LW17EL | SHW17 | 65 | 32 | 24.5 | 34 | 12 | 50 | 12 | M6×P0.75 | 5.5 | M5×35 |
| LSMN-03 | 鉄(SS400)/黒染め | 37 | LWFF37・LWFS37 | LW21EL | SHW21 | 65 | 38 | 28.5 | 38 | 15 | 50 | 12 | M6×P0.75 | 5.5 | M5×40 |
| LSMN-04 | 鉄(SS400)/黒染め | 42 | LWFF42・LWFS42 | LW27EL | SHW27 | 75 | 45 | 34.5 | 43 | 17 | 60 | 16 | M8×P1.0 | 6.6 | M6×50 |
| LSMN-05 | 鉄(SS400)/黒染め | 69 | LWFF69 | LW35EL | SHW35 | 125 | 49.5 | 42.5 | 70 | 22 | 100 | 16 | M8×P1.0 | 9.0 | M8×55 |
| LSMN-01S | ステンレス(SUS304) | 18・24 | - | - | SHW12・SHW14 | 50 | 30 | 21.5 | 25 | 10 | 35 | 12 | M6×P0.75 | 5.5 | M5×35 |
| LSMN-02S | ステンレス(SUS304) | 33 | LWFF33・LWFS33 | LW17EL | SHW17 | 65 | 32 | 24.5 | 34 | 12 | 50 | 12 | M6×P0.75 | 5.5 | M5×35 |
| LSMN-03S | ステンレス(SUS304) | 37 | LWFF37・LWFS37 | LW21EL | SHW21 | 65 | 38 | 28.5 | 38 | 15 | 50 | 12 | M6×P0.75 | 5.5 | M5×40 |
| LSMN-04S | ステンレス(SUS304) | 42 | LWFF42・LWFS42 | LW27EL | SHW27 | 75 | 45 | 34.5 | 43 | 17 | 60 | 16 | M8×P1.0 | 6.6 | M6×50 |
| LSMN-05S | ステンレス(SUS304) | 69 | LWFF69 | LW35EL | SHW35 | 125 | 49.5 | 42.5 | 70 | 22 | 100 | 16 | M8×P1.0 | 9.0 | M8×55 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSMN-01 | LSMN-01 | P | 1,280 | - | 在庫品 |
| LSMN-02 | LSMN-02 | P | 1,600 | - | 在庫品 |
| LSMN-03 | LSMN-03 | P | 1,600 | - | 在庫品 |
| LSMN-04 | LSMN-04 | P | 1,970 | - | 在庫品 |
| LSMN-05 | LSMN-05 | P | 2,680 | - | 在庫品 |
| LSMN-01S | LSMN-01S | P | 2,290 | - | 在庫品 |
| LSMN-02S | LSMN-02S | P | 2,740 | - | 在庫品 |
| LSMN-03S | LSMN-03S | P | 2,740 | - | 在庫品 |
| LSMN-04S | LSMN-04S | P | 3,380 | - | 在庫品 |
| LSMN-05S | LSMN-05S | P | 5,920 | - | 在庫品 |
