共通仕様
| 材質/表面処理 | LSX：鉄(SS400)/黒染め LSX-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSX：六角穴付ボルト(SCM435/黒染め) 2本 LSX-S：六角穴付ボルト(SUSXM7) 2本 |
岩田製作所

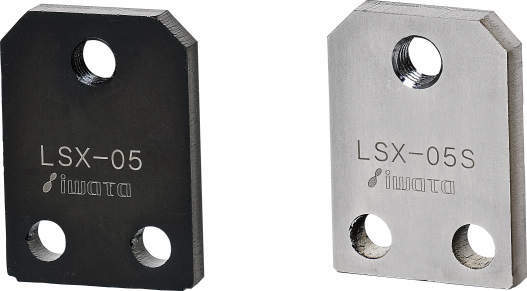

リニアストッパー｜位置決め用 LSX
詳細仕様
18件の型式

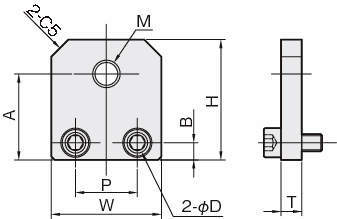

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | B | P | T |
M (細目) |
D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | ||||||||||||
| LSX-01 | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | M6×P0.75 | 5.5 | M5×12 |
| LSX-02 | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 25 | 35 | 27.5 | 5 | 13 | 6 | M6×P0.75 | 5.5 | M5×12 |
| LSX-03 | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 25 | 40 | 32.5 | 5 | 13 | 6 | M6×P0.75 | 5.5 | M5×12 |
| LSX-04 | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 32 | 32 | 23.0 | 5 | 18 | 6 | M8×P1.0 | 5.5 | M5×12 |
| LSX-05 | 鉄(SS400)/黒染め | 20 | LWH20 | LS20AL・LH20AN | HSR20A | 32 | 45 | 37.0 | 7 | 18 | 6 | M8×P1.0 | 6.6 | M6×12 |
| LSX-06 | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 32 | 40 | 32.0 | 7 | 18 | 6 | M8×P1.0 | 6.6 | M6×12 |
| LSX-07 | 鉄(SS400)/黒染め | 25 | LWH25 | LS25AL・LH25AL | HSR25A | 32 | 50 | 42.0 | 7 | 18 | 6 | M8×P1.0 | 6.6 | M6×12 |
| LSX-08 | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 38 | 60 | 52.0 | 9 | 22 | 6 | M8×P1.0 | 9.0 | M8×16 |
| LSX-09 | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 45 | 65 | 57.0 | 9 | 25 | 6 | M8×P1.0 | 9.0 | M8×16 |
| LSX-01S | ステンレス(SUS304) | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | M6×P0.75 | 5.5 | M5×12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSX-01 | LSX-01 | P | 510 | - | 在庫品 |
| LSX-02 | LSX-02 | P | 510 | - | 在庫品 |
| LSX-03 | LSX-03 | P | 510 | - | 在庫品 |
| LSX-04 | LSX-04 | P | 510 | - | 在庫品 |
| LSX-05 | LSX-05 | P | 590 | - | 在庫品 |
| LSX-06 | LSX-06 | P | 590 | - | 在庫品 |
| LSX-07 | LSX-07 | P | 590 | - | 在庫品 |
| LSX-08 | LSX-08 | P | 640 | - | 在庫品 |
| LSX-09 | LSX-09 | P | 710 | - | 在庫品 |
| LSX-01S | LSX-01S | P | 840 | - | 在庫品 |
