共通仕様
| 材質/表面処理 | LSGU：鉄(SS400)/黒染め LSGU-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSGU：六角穴付ボルト(SCM435/黒染め) 2本、SBU ウレタン 1個 LSGU-S：六角穴付ボルト(SUSXM7) 2本、SBU ウレタン 1個 |
岩田製作所

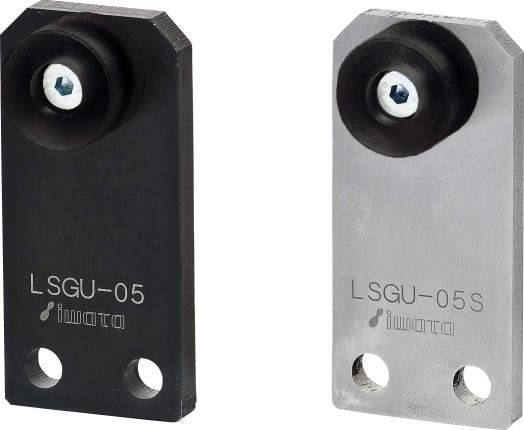

リニアストッパー｜ウレタン付 LSGU
詳細仕様
18件の型式
| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | B | P | T | M | D |
付属 ボルト |
D1 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | ||||||||||||||
| LSGU-01 | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 25 | 46 | 38.5 | 5 | 13 | 6 | M4 | 5.5 | M5×12 | 15 | 11 |
| LSGU-02 | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 25 | 53 | 45.5 | 6 | 13 | 6 | M4 | 5.5 | M5×12 | 15 | 11 |
| LSGU-03 | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 25 | 59 | 51.5 | 6 | 13 | 6 | M4 | 5.5 | M5×12 | 15 | 11 |
| LSGU-04 | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 32 | 50 | 42.5 | 5 | 18 | 6 | M4 | 5.5 | M5×12 | 15 | 11 |
| LSGU-05 | 鉄(SS400)/黒染め | 20 | LWH20 | LS20AL・LH20AN | HSR20A | 32 | 68 | 58.0 | 8 | 18 | 6 | M5 | 6.6 | M6×12 | 20 | 13 |
| LSGU-06 | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 32 | 60 | 52.5 | 10 | 18 | 6 | M4 | 6.6 | M6×12 | 15 | 11 |
| LSGU-07 | 鉄(SS400)/黒染め | 25 | LWH25 | LS25AL・LH25AL | HSR25A | 32 | 71 | 61.0 | 10 | 18 | 6 | M5 | 6.6 | M6×12 | 20 | 13 |
| LSGU-08 | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 38 | 80 | 67.5 | 10 | 22 | 6 | M5 | 9.0 | M8×16 | 25 | 13 |
| LSGU-09 | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 45 | 88 | 75.5 | 10 | 25 | 6 | M5 | 9.0 | M8×16 | 25 | 13 |
| LSGU-01S | ステンレス(SUS304) | 15 | - | - | SRS15M | 25 | 46 | 38.5 | 5 | 13 | 6 | M4 | 5.5 | M5×12 | 15 | 11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSGU-01 | LSGU-01 | P | 900 | - | 在庫品 |
| LSGU-02 | LSGU-02 | P | 980 | - | 在庫品 |
| LSGU-03 | LSGU-03 | P | 980 | - | 在庫品 |
| LSGU-04 | LSGU-04 | P | 980 | - | 在庫品 |
| LSGU-05 | LSGU-05 | P | 1,100 | - | 在庫品 |
| LSGU-06 | LSGU-06 | P | 980 | - | 在庫品 |
| LSGU-07 | LSGU-07 | P | 1,100 | - | 在庫品 |
| LSGU-08 | LSGU-08 | P | 1,220 | - | 在庫品 |
| LSGU-09 | LSGU-09 | P | 1,270 | - | 在庫品 |
| LSGU-01S | LSGU-01S | P | 1,290 | - | 在庫品 |
