共通仕様
| 材質/表面処理 | LSCU：鉄(SS400)/黒染め LSCU-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSCU：六角穴付ボルト(SCM435/黒染め) 2本、SBU ウレタン 1個 LSCU-S：六角穴付ボルト(SUSXM7) 2本、SBU ウレタン 1個 |
岩田製作所

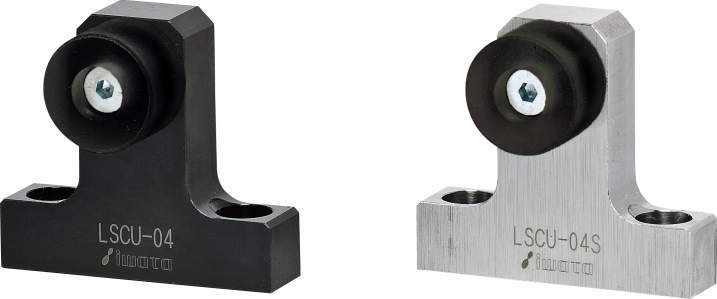

リニアストッパー｜ウレタン付 LSCU
詳細仕様
16件の型式

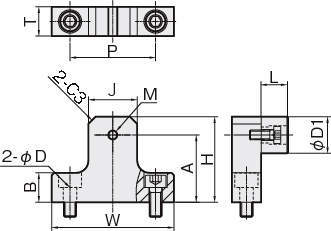

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | B | J | P | T | M | D |
付属 ボルト |
D1 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | |||||||||||||||
| LSCU-01 | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 50 | 30 | 22.5 | 12 | 18 | 35 | 12 | M4 | 5.5 | M5×16 | 15 | 11 |
| LSCU-02 | 鉄(SS400)/黒染め | 15・20 | LWH15 | LS15AL | HSR15A・SRS20M | 50 | 38 | 30.5 | 12 | 18 | 35 | 12 | M4 | 5.5 | M5×16 | 15 | 11 |
| LSCU-03 | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 50 | 43 | 35.5 | 12 | 18 | 35 | 12 | M4 | 5.5 | M5×16 | 15 | 11 |
| LSCU-04 | 鉄(SS400)/黒染め | 20 | LWH20 | LS20AL・LH20AN | HSR20A | 50 | 45 | 35.0 | 12 | 20 | 35 | 12 | M5 | 5.5 | M5×16 | 20 | 13 |
| LSCU-05 | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 50 | 40 | 30.0 | 16 | 20 | 35 | 16 | M5 | 6.6 | M6×20 | 20 | 13 |
| LSCU-06 | 鉄(SS400)/黒染め | 25 | LWH25 | LS25AL・LH25AL | HSR25A | 50 | 51 | 41.0 | 16 | 20 | 35 | 16 | M5 | 6.6 | M6×20 | 20 | 13 |
| LSCU-07 | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 65 | 57 | 44.5 | 16 | 24 | 45 | 16 | M5 | 9.0 | M8×20 | 25 | 13 |
| LSCU-08 | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 65 | 63 | 50.5 | 16 | 24 | 45 | 16 | M5 | 9.0 | M8×20 | 25 | 13 |
| LSCU-01S | ステンレス(SUS304) | 15 | - | - | SRS15M | 50 | 30 | 22.5 | 12 | 18 | 35 | 12 | M4 | 5.5 | M5×16 | 15 | 11 |
| LSCU-02S | ステンレス(SUS304) | 15・20 | LWH15 | LS15AL | HSR15A・SRS20M | 50 | 38 | 30.5 | 12 | 18 | 35 | 12 | M4 | 5.5 | M5×16 | 15 | 11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSCU-01 | LSCU-01 | P | 2,110 | - | 在庫品 |
| LSCU-02 | LSCU-02 | P | 2,110 | - | 在庫品 |
| LSCU-03 | LSCU-03 | P | 2,180 | - | 在庫品 |
| LSCU-04 | LSCU-04 | P | 2,310 | - | 在庫品 |
| LSCU-05 | LSCU-05 | P | 2,380 | - | 在庫品 |
| LSCU-06 | LSCU-06 | P | 2,430 | - | 在庫品 |
| LSCU-07 | LSCU-07 | P | 2,620 | - | 在庫品 |
| LSCU-08 | LSCU-08 | P | 2,680 | - | 在庫品 |
| LSCU-01S | LSCU-01S | P | 2,760 | - | 在庫品 |
| LSCU-02S | LSCU-02S | P | 2,880 | - | 在庫品 |
