共通仕様
| 材質/表面処理 | LSMU：鉄(SS400)/黒染め LSMU-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSMU：六角穴付ボルト(SCM435/黒染め) 2本、SBU ウレタン 1個 LSMU-S：六角穴付ボルト(SUSXM7) 2本、SBU ウレタン 1個 |
岩田製作所

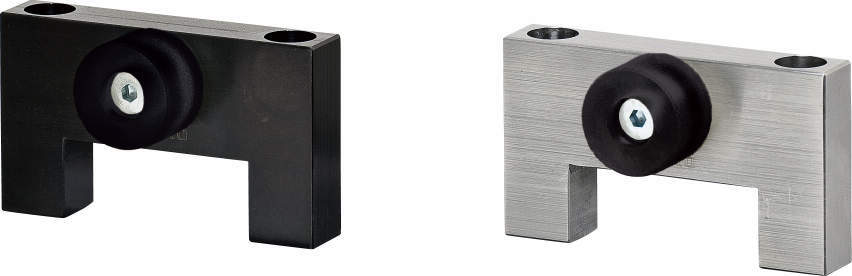

リニアストッパー｜ウレタン付 LSMU
詳細仕様
10件の型式

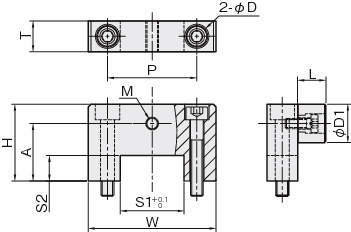

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | S1 | S2 | P | T | M | D |
付属 ボルト |
D1 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | |||||||||||||||
| LSMU-01 | 鉄(SS400)/黒染め | 18・24 | - | - | SHW12・SHW14 | 50 | 30 | 22.5 | 25 | 10 | 35 | 12 | M4 | 5.5 | M5×35 | 15 | 11 |
| LSMU-02 | 鉄(SS400)/黒染め | 33 | LWFF33・LWFS33 | LW17EL | SHW17 | 65 | 32 | 24.5 | 34 | 12 | 50 | 12 | M4 | 5.5 | M5×35 | 15 | 11 |
| LSMU-03 | 鉄(SS400)/黒染め | 37 | LWFF37・LWFS37 | LW21EL | SHW21 | 65 | 38 | 28.0 | 38 | 15 | 50 | 12 | M5 | 5.5 | M5×40 | 20 | 13 |
| LSMU-04 | 鉄(SS400)/黒染め | 42 | LWFF42・LWFS42 | LW27EL | SHW27 | 75 | 45 | 35.0 | 43 | 17 | 60 | 16 | M5 | 6.6 | M6×50 | 20 | 13 |
| LSMU-05 | 鉄(SS400)/黒染め | 69 | LWFF69 | LW35EL | SHW35 | 125 | 49.5 | 37.5 | 70 | 22 | 100 | 16 | M5 | 9.0 | M8×55 | 25 | 13 |
| LSMU-01S | ステンレス(SUS304) | 18・24 | - | - | SHW12・SHW14 | 50 | 30 | 22.5 | 25 | 10 | 35 | 12 | M4 | 5.5 | M5×35 | 15 | 11 |
| LSMU-02S | ステンレス(SUS304) | 33 | LWFF33・LWFS33 | LW17EL | SHW17 | 65 | 32 | 24.5 | 34 | 12 | 50 | 12 | M4 | 5.5 | M5×35 | 15 | 11 |
| LSMU-03S | ステンレス(SUS304) | 37 | LWFF37・LWFS37 | LW21EL | SHW21 | 65 | 38 | 28.0 | 38 | 15 | 50 | 12 | M5 | 5.5 | M5×40 | 20 | 13 |
| LSMU-04S | ステンレス(SUS304) | 42 | LWFF42・LWFS42 | LW27EL | SHW27 | 75 | 45 | 35.0 | 43 | 17 | 60 | 16 | M5 | 6.6 | M6×50 | 20 | 13 |
| LSMU-05S | ステンレス(SUS304) | 69 | LWFF69 | LW35EL | SHW35 | 125 | 49.5 | 37.5 | 70 | 22 | 100 | 16 | M5 | 9.0 | M8×55 | 25 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSMU-01 | LSMU-01 | P | 1,670 | - | 在庫品 |
| LSMU-02 | LSMU-02 | P | 1,990 | - | 在庫品 |
| LSMU-03 | LSMU-03 | P | 2,060 | - | 在庫品 |
| LSMU-04 | LSMU-04 | P | 2,430 | - | 在庫品 |
| LSMU-05 | LSMU-05 | P | 3,190 | - | 在庫品 |
| LSMU-01S | LSMU-01S | P | 2,680 | - | 在庫品 |
| LSMU-02S | LSMU-02S | P | 3,130 | - | 在庫品 |
| LSMU-03S | LSMU-03S | P | 3,200 | - | 在庫品 |
| LSMU-04S | LSMU-04S | P | 3,840 | - | 在庫品 |
| LSMU-05S | LSMU-05S | P | 6,430 | - | 在庫品 |
