共通仕様
| 材質/表面処理 | LSXU：鉄(SS400)/黒染め LSXU-S：ステンレス(SUS304) |
|---|---|
| 付属品 | LSXU：六角穴付ボルト(SCM435/黒染め) 2本、SBU ウレタン 1個 LSXU-S：六角穴付ボルト(SUSXM7) 2本、SBU ウレタン 1個 |
岩田製作所
リニアストッパー｜ウレタン付 LSXU
詳細仕様
18件の型式

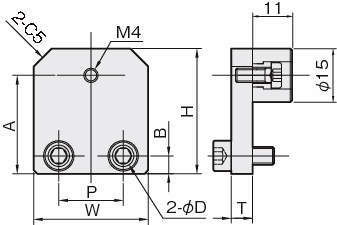

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | B | P | T | D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | |||||||||||
| LSXU-01 | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | 5.5 | M5×12 |
| LSXU-02 | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 25 | 35 | 27.5 | 5 | 13 | 6 | 5.5 | M5×12 |
| LSXU-03 | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 25 | 40 | 32.5 | 5 | 13 | 6 | 5.5 | M5×12 |
| LSXU-04 | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 32 | 32 | 24.5 | 5 | 18 | 6 | 5.5 | M5×12 |
| LSXU-05 | 鉄(SS400)/黒染め | 20 | LWH20 | LS20AL・LH20AN | HSR20A | 32 | 45 | 37.5 | 7 | 18 | 6 | 6.6 | M6×12 |
| LSXU-06 | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 32 | 40 | 32.5 | 7 | 18 | 6 | 6.6 | M6×12 |
| LSXU-07 | 鉄(SS400)/黒染め | 25 | LWH25 | LS25AL・LH25AL | HSR25A | 32 | 50 | 42.5 | 7 | 18 | 6 | 6.6 | M6×12 |
| LSXU-08 | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 38 | 60 | 52.5 | 9 | 22 | 6 | 9.0 | M8×16 |
| LSXU-09 | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 45 | 65 | 57.5 | 9 | 25 | 6 | 9.0 | M8×16 |
| LSXU-01S | ステンレス(SUS304) | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | 5.5 | M5×12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSXU-01 | LSXU-01 | P | 900 | - | 在庫品 |
| LSXU-02 | LSXU-02 | P | 900 | - | 在庫品 |
| LSXU-03 | LSXU-03 | P | 900 | - | 在庫品 |
| LSXU-04 | LSXU-04 | P | 900 | - | 在庫品 |
| LSXU-05 | LSXU-05 | P | 980 | - | 在庫品 |
| LSXU-06 | LSXU-06 | P | 980 | - | 在庫品 |
| LSXU-07 | LSXU-07 | P | 980 | - | 在庫品 |
| LSXU-08 | LSXU-08 | P | 1,030 | - | 在庫品 |
| LSXU-09 | LSXU-09 | P | 1,100 | - | 在庫品 |
| LSXU-01S | LSXU-01S | P | 1,230 | - | 在庫品 |
