リニアストッパー｜ウレタン付 LSZU

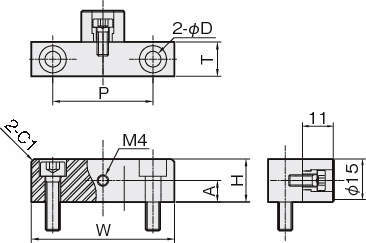

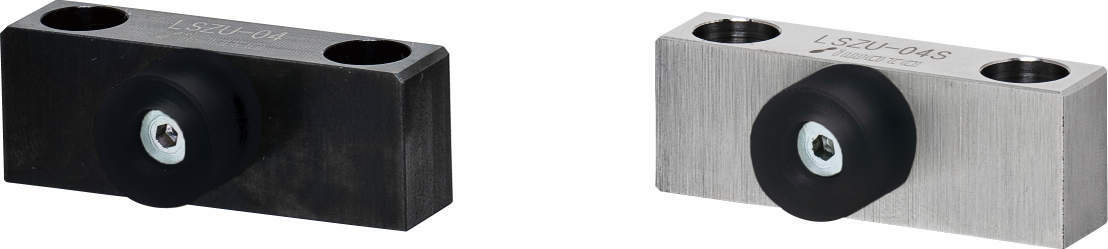

形状：1

形状：1

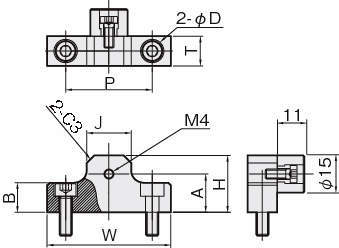

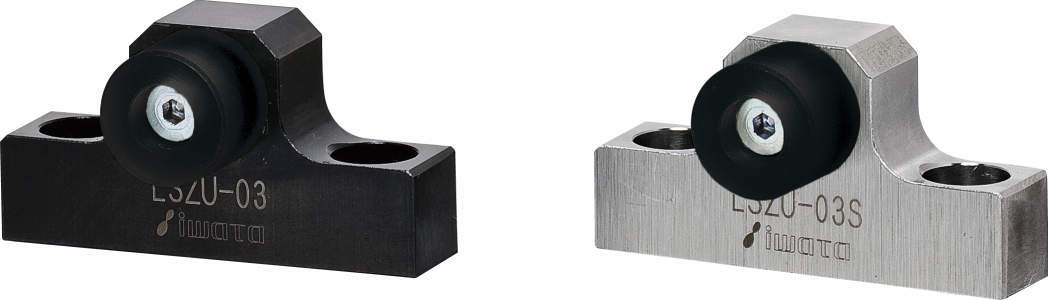

形状：2

このページをプリント
CADをダウンロード
価格・納期を確認

主要直動メーカーのガイドレールのストッパーを標準化

・金属同士の衝撃音を緩和するウレタン付。

: #リニアストッパー; #衝撃

共通仕様

材質/表面処理	LSZU：鉄(SS400)/黒染め LSZU-S：ステンレス(SUS304)
付属品	LSZU：六角穴付ボルト(SCM435/黒染め) 2本、SBU ウレタン 1個 LSZU-S：六角穴付ボルト(SUSXM7) 2本、SBU ウレタン 1個

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

18件中 1-10件
表示件数

仕様
価格・納期

18件の型式

型式	材質/表面処理	対応サイズ	対応シリーズ			形状	W	H	A	B	J	P	T	D	付属ボルト
			IKO	NSK	THK
			IKO	NSK	THK
LSZU-01	鉄(SS400)/黒染め	15	-	-	SRS15M	1	50	15	7.5	-	-	35	12	5.5	M5×16
LSZU-02	鉄(SS400)/黒染め	15	LWH15	LS15AL	HSR15A	2	50	22	14.5	12	18	35	12	5.5	M5×16
LSZU-03	鉄(SS400)/黒染め	15・20	LWH20	LH15AN・LS20AL・LH20AN	HSR20A	2	50	26	18.5	12	18	35	12	5.5	M5×16
LSZU-04	鉄(SS400)/黒染め	20	-	-	SRS20M	1	50	18	10.5	-	-	35	12	5.5	M5×20
LSZU-05	鉄(SS400)/黒染め	25	-	-	SRS25M	2	50	23	15.5	12	20	35	16	6.6	M6×16
LSZU-06	鉄(SS400)/黒染め	25	-	LS25AL	-	2	50	31	23.5	12	20	35	16	6.6	M6×16
LSZU-07	鉄(SS400)/黒染め	25	LWH25	LH25AL	HSR25A	2	50	34	26.5	12	20	35	16	6.6	M6×16
LSZU-08	鉄(SS400)/黒染め	30	LWH30	LS30AL・LH30AL	HSR30A	2	65	40	32.5	16	24	45	16	9.0	M8×20
LSZU-09	鉄(SS400)/黒染め	35	LWH35	LS35AL・LH35AL	HSR35A	2	65	46	38.5	16	24	45	16	9.0	M8×20
LSZU-01S	ステンレス(SUS304)	15	-	-	SRS15M	1	50	15	7.5	-	-	35	12	5.5	M5×16

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LSZU-01	LSZU-01	P	1,350	-	在庫品
LSZU-02	LSZU-02	P	1,790	-	在庫品
LSZU-03	LSZU-03	P	1,790	-	在庫品
LSZU-04	LSZU-04	P	1,350	-	在庫品
LSZU-05	LSZU-05	P	1,970	-	在庫品
LSZU-06	LSZU-06	P	1,970	-	在庫品
LSZU-07	LSZU-07	P	1,970	-	在庫品
LSZU-08	LSZU-08	P	2,420	-	在庫品
LSZU-09	LSZU-09	P	2,420	-	在庫品
LSZU-01S	LSZU-01S	P	1,790	-	在庫品
