共通仕様
| 材質/表面処理 | LSX-U：鉄(SS400)/黒染め LSX-S-U：ステンレス(SUS304) |
|---|---|
| 付属品 | LSX-U：六角穴付ボルト(SCM435/黒染め) 2本、SBUH ウレタンボルト 1本 LSX-S-U：六角穴付ボルト(SUSXM7) 2本、SBUH ウレタンボルト 1本 |
岩田製作所
リニアストッパー｜ウレタンボルト付 LSX-U
詳細仕様
18件の型式

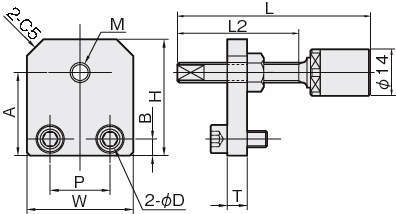

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | B | P | T |
M (細目) |
L | L2 | D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | ||||||||||||||
| LSX-01-U | 鉄(SS400)/黒染め | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | M6×P0.75 | 51 | 36.5 | 5.5 | M5×12 |
| LSX-02-U | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 25 | 35 | 27.5 | 5 | 13 | 6 | M6×P0.75 | 51 | 36.5 | 5.5 | M5×12 |
| LSX-03-U | 鉄(SS400)/黒染め | 15 | - | LH15AN | - | 25 | 40 | 32.5 | 5 | 13 | 6 | M6×P0.75 | 51 | 36.5 | 5.5 | M5×12 |
| LSX-04-U | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 32 | 32 | 23.0 | 5 | 18 | 6 | M8×P1.0 | 61 | 47.5 | 5.5 | M5×12 |
| LSX-05-U | 鉄(SS400)/黒染め | 20 | LWH20 | LS20AL・LH20AN | HSR20A | 32 | 45 | 37.0 | 7 | 18 | 6 | M8×P1.0 | 61 | 47.5 | 6.6 | M6×12 |
| LSX-06-U | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 32 | 40 | 32.0 | 7 | 18 | 6 | M8×P1.0 | 61 | 47.5 | 6.6 | M6×12 |
| LSX-07-U | 鉄(SS400)/黒染め | 25 | LWH25 | LS25AL・LH25AL | HSR25A | 32 | 50 | 42.0 | 7 | 18 | 6 | M8×P1.0 | 61 | 47.5 | 6.6 | M6×12 |
| LSX-08-U | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 38 | 60 | 52.0 | 9 | 22 | 6 | M8×P1.0 | 61 | 47.5 | 9.0 | M8×16 |
| LSX-09-U | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 45 | 65 | 57.0 | 9 | 25 | 6 | M8×P1.0 | 61 | 47.5 | 9.0 | M8×16 |
| LSX-01S-U | ステンレス(SUS304) | 15 | - | - | SRS15M | 25 | 27 | 19.5 | 5 | 13 | 6 | M6×P0.75 | 51 | 36.5 | 5.5 | M5×12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSX-01-U | LSX-01-U | P | 1,450 | - | 在庫品 |
| LSX-02-U | LSX-02-U | P | 1,450 | - | 在庫品 |
| LSX-03-U | LSX-03-U | P | 1,450 | - | 在庫品 |
| LSX-04-U | LSX-04-U | P | 1,520 | - | 在庫品 |
| LSX-05-U | LSX-05-U | P | 1,600 | - | 在庫品 |
| LSX-06-U | LSX-06-U | P | 1,600 | - | 在庫品 |
| LSX-07-U | LSX-07-U | P | 1,600 | - | 在庫品 |
| LSX-08-U | LSX-08-U | P | 1,650 | - | 在庫品 |
| LSX-09-U | LSX-09-U | P | 1,720 | - | 在庫品 |
| LSX-01S-U | LSX-01S-U | P | 1,780 | - | 在庫品 |
