共通仕様
| 材質/表面処理 | LSV-N-U：鉄(SS400)/黒染め LSV-SN-U：ステンレス(SUS304) |
|---|---|
| 付属品 | ノックピンm6(SUJ2) 2本 SBUH ウレタンボルト 1本 |
岩田製作所

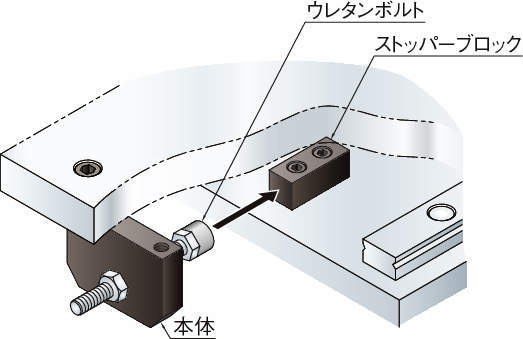

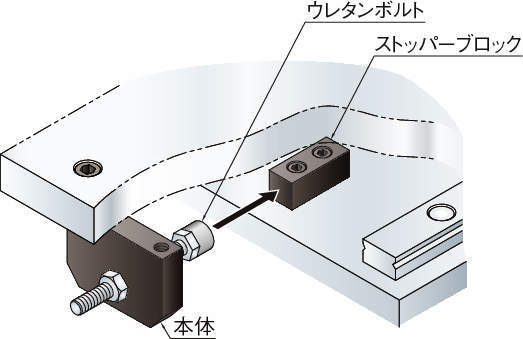

リニアストッパー｜ウレタンボルト付 LSV-N-U
詳細仕様
16件の型式

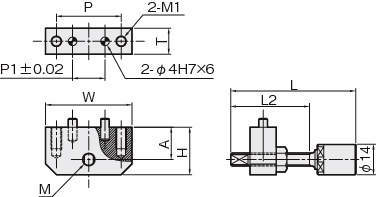

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | A | P | P1 | T |
M (細目) |
L | L2 | M1 |
付属 ノックピン |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | ||||||||||||||
| LSV-01N-U | 鉄(SS400)/黒染め | 15 | LWH15 | LS15AL | HSR15A | 40 | 22 | 15 | 30 | 15 | 12 | M6×P0.75 | 51 | 36.5 | M5×10 | 4×10 |
| LSV-02N-U | 鉄(SS400)/黒染め | 15・20 | LWH20 | LH15AN・LS20AL・LH20AN | HSR20A | 40 | 26 | 19 | 30 | 15 | 12 | M6×P0.75 | 51 | 36.5 | M5×10 | 4×10 |
| LSV-03N-U | 鉄(SS400)/黒染め | 20 | - | - | SRS20M | 40 | 18 | 10 | 30 | 15 | 12 | M8×P1.0 | 61 | 47.5 | M5×10 | 4×10 |
| LSV-04N-U | 鉄(SS400)/黒染め | 25 | - | - | SRS25M | 40 | 23 | 15 | 30 | 15 | 16 | M8×P1.0 | 61 | 47.5 | M6×12 | 4×10 |
| LSV-05N-U | 鉄(SS400)/黒染め | 25 | - | LS25AL | - | 40 | 31 | 23 | 30 | 15 | 16 | M8×P1.0 | 61 | 47.5 | M6×12 | 4×10 |
| LSV-06N-U | 鉄(SS400)/黒染め | 25 | LWH25 | LH25AL | HSR25A | 40 | 34 | 26 | 30 | 15 | 16 | M8×P1.0 | 61 | 47.5 | M6×12 | 4×10 |
| LSV-07N-U | 鉄(SS400)/黒染め | 30 | LWH30 | LS30AL・LH30AL | HSR30A | 50 | 40 | 32 | 35 | 15 | 16 | M8×P1.0 | 61 | 47.5 | M8×16 | 4×10 |
| LSV-08N-U | 鉄(SS400)/黒染め | 35 | LWH35 | LS35AL・LH35AL | HSR35A | 50 | 46 | 38 | 35 | 15 | 16 | M8×P1.0 | 61 | 47.5 | M8×16 | 4×10 |
| LSV-01SN-U | ステンレス(SUS304) | 15 | LWH15 | LS15AL | HSR15A | 40 | 22 | 15 | 30 | 15 | 12 | M6×P0.75 | 51 | 36.5 | M5×10 | 4×10 |
| LSV-02SN-U | ステンレス(SUS304) | 15・20 | LWH20 | LH15AN・LS20AL・LH20AN | HSR20A | 40 | 26 | 19 | 30 | 15 | 12 | M6×P0.75 | 51 | 36.5 | M5×10 | 4×10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSV-01N-U | LSV-01N-U | P | 2,150 | - | 在庫品 |
| LSV-02N-U | LSV-02N-U | P | 2,150 | - | 在庫品 |
| LSV-03N-U | LSV-03N-U | P | 2,030 | - | 在庫品 |
| LSV-04N-U | LSV-04N-U | P | 2,360 | - | 在庫品 |
| LSV-05N-U | LSV-05N-U | P | 2,360 | - | 在庫品 |
| LSV-06N-U | LSV-06N-U | P | 2,360 | - | 在庫品 |
| LSV-07N-U | LSV-07N-U | P | 2,610 | - | 在庫品 |
| LSV-08N-U | LSV-08N-U | P | 2,610 | - | 在庫品 |
| LSV-01SN-U | LSV-01SN-U | P | 2,470 | - | 在庫品 |
| LSV-02SN-U | LSV-02SN-U | P | 2,470 | - | 在庫品 |
