主要直動メーカーのガイドレールのストッパーを標準化
・ワークプレートの抜け止めや落下防止、暴走時のストッパーとしてお使いいただけます。
・ストッパーブロックと組み合わせ、簡易的な位置決めも可能。
共通仕様
| 材質/表面処理 | ステンレス(SUS304) |
|---|---|
| 付属品 | 六角穴付ボルト(SUSXM7) 1本 バネ座金(SUS304) 1個 |
岩田製作所
リニアストッパー｜抜け止め用 LSH
詳細仕様
8件の型式

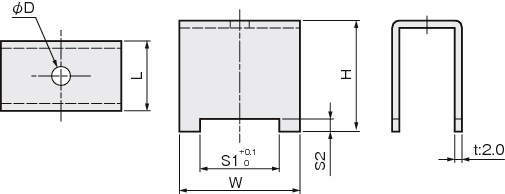

| 型式 | 材質/表面処理 | 対応サイズ | 対応シリーズ | W | H | S1 | S2 | L | D |
付属 ボルト |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IKO | NSK | THK | ||||||||||
| LSH-01S | ステンレス(SUS304) | 15 | - | - | SRS15 | 25 | 25 | 13.3 | 4.5 | 12 | 3.4 | M3×35 |
| LSH-02S | ステンレス(SUS304) | 15 | LWH15 | LS15・LH15 | HSR15 | 25 | 32 | 15.5 | 4.5 | 14 | 4.5 | M4×50 |
| LSH-03S | ステンレス(SUS304) | 20 | LWH20 | LS20・LH20 | SRS20・HSR20 | 32 | 32 | 20.5 | 5.0 | 16 | 5.5 | M5×55 |
| LSH-04S | ステンレス(SUS304) | 25 | - | - | SRS25 | 32 | 30 | 23.5 | 5.0 | 21 | 6.6 | M6×50 |
| LSH-05S | ステンレス(SUS304) | 25 | LWH25 | LS25・LH25 | HSR25 | 32 | 36 | 23.5 | 7.0 | 21 | 6.6 | M6×60 |
| LSH-06S | ステンレス(SUS304) | 30 | LWH30 | LS30・LH30 | HSR30 | 38 | 43 | 28.5 | 9.0 | 24 | 9.0 | M8×70 |
| LSH-07S | ステンレス(SUS304) | 35 | LWH35 | LS35・LH35 | - | 45 | 45 | 34.5 | 10.0 | 24 | 9.0 | M8×75 |
| LSH-08S | ステンレス(SUS304) | 30 | - | LS30AL | - | 38 | 43 | 28.5 | 9.0 | 24 | 6.6 | M6×70 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSH-01S | LSH-01S | P | 710 | - | 在庫品 |
| LSH-02S | LSH-02S | P | 710 | - | 在庫品 |
| LSH-03S | LSH-03S | P | 760 | - | 在庫品 |
| LSH-04S | LSH-04S | P | 760 | - | 在庫品 |
| LSH-05S | LSH-05S | P | 760 | - | 在庫品 |
| LSH-06S | LSH-06S | P | 900 | - | 在庫品 |
| LSH-07S | LSH-07S | P | 960 | - | 在庫品 |
| LSH-08S | LSH-08S | P | 900 | - | 在庫品 |
