塗装治具（マスキングプラグ）｜ワッシャープルプラグ（ディスク）シリコン製 GBMB

GBM・GBMB

GBM・GBMB
GBM・GBMB
GBM・GBMB

このページをプリント
CADをダウンロード
価格・納期を確認

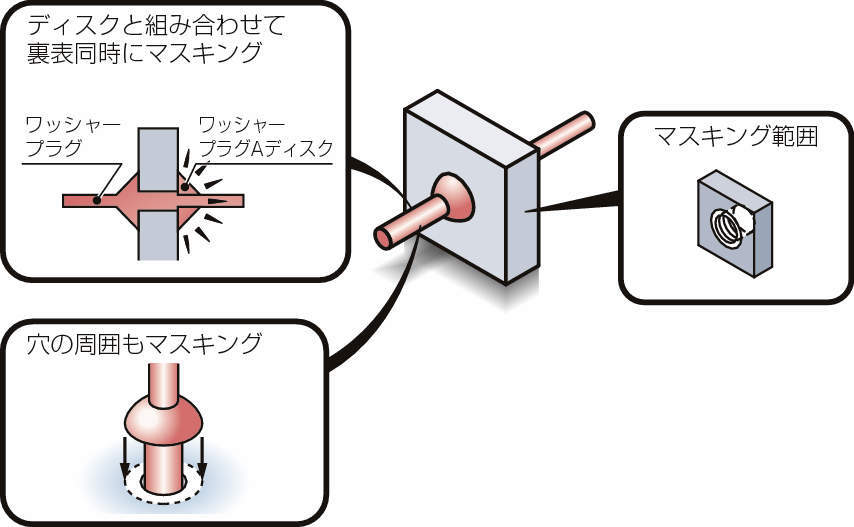

■穴の内径部と入口の周囲をマスキング。

■ワッシャーとの組み合わせで両面をマスキング。

■ワッシャーは2種類の直径に対応。

■脱着に便利なツマミ付です。

■ワッシャープルプラグ（本体） GBMとセットでご使用ください。

: #マスキング; #マスキングプラグ

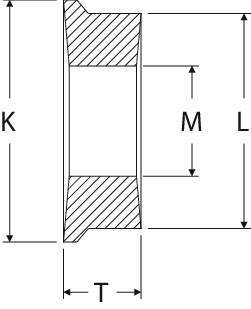

寸法図
動画
カタログ・チラシ
資料
CAD

GBMB

一覧を見る

特長

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

22件中 1-10件
表示件数

仕様
価格・納期

22件の型式

型式	材質	色	耐熱温度 (℃)	硬度（ショアA）	対応ネジ径	K (mm)	L(mm)	M (mm)	T (mm)	入数


GBMB03X3	シリコン	ピンク	220	約50～55	M3	10	5.5	2.6	3.4	1,000
GBMB04X3	シリコン	白	220	約50～55	M4	10	7	3.4	3.4	1,000
GBMB05X4	シリコン	緑	220	約50～55	M5	12	8	4.1	4.5	1,000
GBMB06X4	シリコン	青	220	約50～55	M6	14	10	5	4.6	1,000
GBMB08X5	シリコン	黄	220	約50～55	M8	16	13	6.7	5.7	1,000
GBMB10X5	シリコン	茶	220	約50～55	M10	18	16	8.2	5.8	1,000
GBMB12X5	シリコン	赤	220	約50～55	M12	20	18	10	5.8	500
GBMB14X6	シリコン	青	220	約50～55	M14	22	20	11.6	6.8	500
GBMB16X6	シリコン	緑	220	約50～55	M16	24	22	13.7	6.8	500
GBMB18X6	シリコン	赤	220	約50～55	M18	26	24	15.1	6.9	250

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GBMB03X3	GBMB03X3	C	9,500	-	在庫品
GBMB04X3	GBMB04X3	C	10,100	-	在庫品
GBMB05X4	GBMB05X4	C	11,300	-	在庫品
GBMB06X4	GBMB06X4	C	15,500	-	在庫品
GBMB08X5	GBMB08X5	C	17,800	-	在庫品
GBMB10X5	GBMB10X5	C	20,200	-	在庫品
GBMB12X5	GBMB12X5	C	11,900	-	在庫品
GBMB14X6	GBMB14X6	C	21,500	-	在庫品
GBMB16X6	GBMB16X6	C	26,700	-	在庫品
GBMB18X6	GBMB18X6	C	17,800	-	在庫品
