真空機器ブラケット｜フラットシリーズ（多関節ロボット用・エアシリンダ用） RPAA・RPAB・RPBA・RPBB

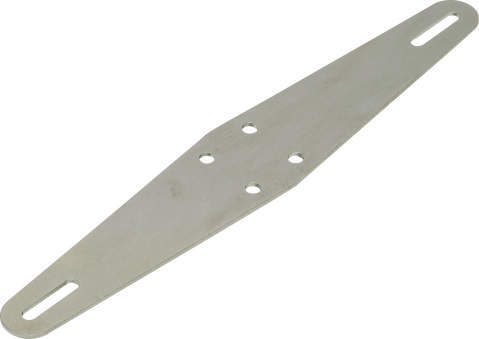

2穴タイプ(多関節ロボット用)

2穴タイプ(多関節ロボット用)

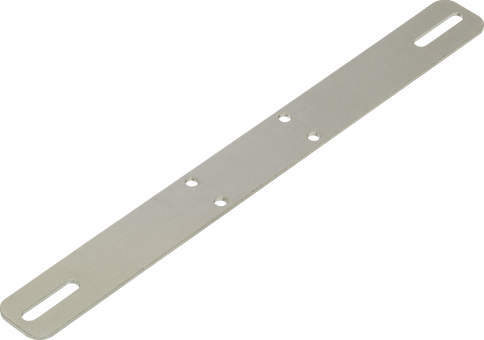

2穴タイプ(エアシリンダ用)

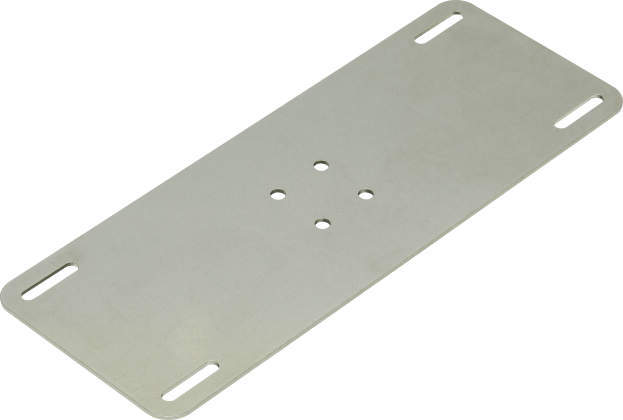

4穴タイプ

このページをプリント
CADをダウンロード
価格・納期を確認

・真空パッド取付ネジサイズ M5に対応。
・汎用性の高いフラット形状。
・耐食性に優れたステンレスSUS304製。

: #ステンレス; #真空機器

寸法図
動画
カタログ・チラシ
資料
CAD

一覧を見る

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

12件中 1-10件
表示件数

仕様
価格・納期

12件の型式

型式	用途	タイプ	P	Q	A	B	重量 (g)


RPAA100-M5S	多関節ロボット用	2穴	100	-	140	40	54
RPAA150-M5S	多関節ロボット用	2穴	150	-	190	40	76
RPAA200-M5S	多関節ロボット用	2穴	200	-	240	40	98
RPAB100-M5S	多関節ロボット用	4穴	100	40	140	60	115
RPAB150-M5S	多関節ロボット用	4穴	150	50	190	70	187
RPAB200-M5S	多関節ロボット用	4穴	200	70	240	90	310
RPBA100-M5S	エアシリンダ用	2穴	100	-	133	23	41
RPBA150-M5S	エアシリンダ用	2穴	150	-	183	23	58
RPBA200-M5S	エアシリンダ用	2穴	200	-	233	23	74
RPBB100-M5S	エアシリンダ用	4穴	100	40	140	60	115

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
RPAA100-M5S	RPAA100-M5S	P	1,160	-	在庫品
RPAA150-M5S	RPAA150-M5S	P	1,410	-	在庫品
RPAA200-M5S	RPAA200-M5S	P	1,780	-	在庫品
RPAB100-M5S	RPAB100-M5S	P	1,530	-	在庫品
RPAB150-M5S	RPAB150-M5S	P	2,040	-	在庫品
RPAB200-M5S	RPAB200-M5S	P	2,930	-	在庫品
RPBA100-M5S	RPBA100-M5S	P	1,010	-	在庫品
RPBA150-M5S	RPBA150-M5S	P	1,280	-	在庫品
RPBA200-M5S	RPBA200-M5S	P	1,530	-	在庫品
RPBB100-M5S	RPBB100-M5S	P	1,530	-	在庫品
