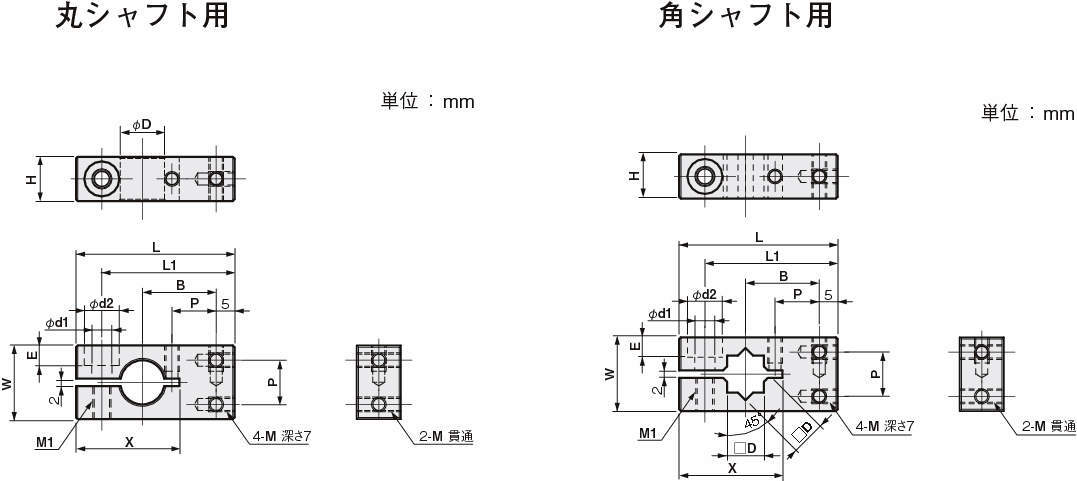

丸シャフト用
-
![]()

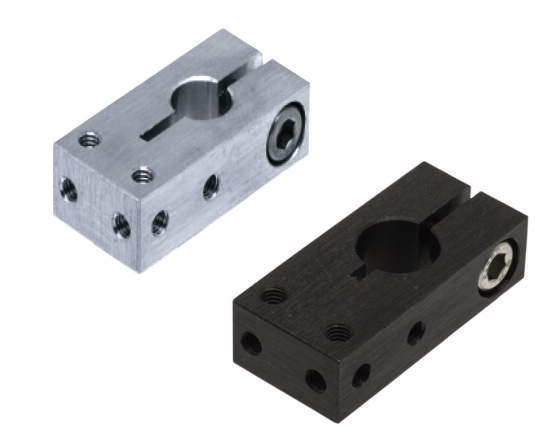

丸シャフト用
-
![]()

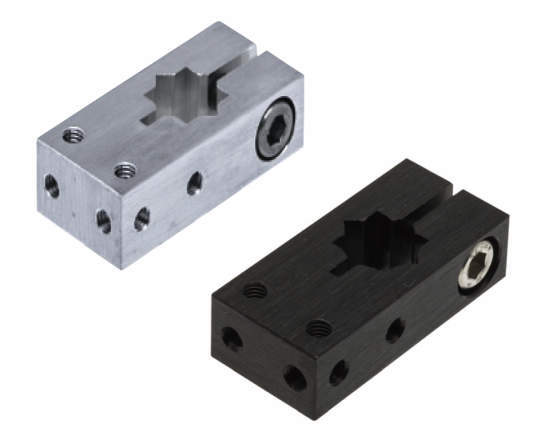

角シャフト用
カメラ・LED照明ブラケットをシャフトに取り付けるためのアタッチです。
反射を防ぐ黒アルマイト仕様もラインアップ。
岩田製作所
カメラ・LED照明ブラケット｜アタッチ Nタイプ FSFMANM
詳細仕様
8件の型式
| 型式 | タイプ | 材質 | 表面処理 |
ブラケット 取付ピッチ |
適合シャフト D (mm) |
寸法(mm) |
質量 (g) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | P | L | L1 | B | W | H | X | M1 | φd1 | φd2 | E | |||||||
| FSFMANM04-12A | 丸シャフト用 | アルミ(A6063) | - | M4-12P | φ12 | M4 | 12 | 43 | 36 | 20 | 20 | 12 | 28 | M5 | 5.5 | 9.5 | 5.4 | 24 |
| FSFMANM04-16A | 丸シャフト用 | アルミ(A6063) | - | M4-12P | φ16 | M4 | 12 | 50 | 43 | 25 | 25 | 15 | 35 | M6 | 6.6 | 11 | 6.5 | 43 |
| FSFMANM04-S0A | 角シャフト用 | アルミ(A6063) | - | M4-12P | □10 | M4 | 12 | 43 | 36 | 20 | 20 | 12 | 28 | M5 | 5.5 | 9.5 | 5.4 | 24 |
| FSFMANM04-S2A | 角シャフト用 | アルミ(A6063) | - | M4-12P | □12 | M4 | 12 | 50 | 43 | 25 | 25 | 15 | 35 | M6 | 6.6 | 11 | 6.5 | 44 |
| FSFMANM04-12AB | 丸シャフト用 | アルミ(A6063) | 黒アルマイト | M4-12P | φ12 | M4 | 12 | 43 | 36 | 20 | 20 | 12 | 28 | M5 | 5.5 | 9.5 | 5.4 | 24 |
| FSFMANM04-16AB | 丸シャフト用 | アルミ(A6063) | 黒アルマイト | M4-12P | φ16 | M4 | 12 | 50 | 43 | 25 | 25 | 15 | 35 | M6 | 6.6 | 11 | 6.5 | 43 |
| FSFMANM04-S0AB | 角シャフト用 | アルミ(A6063) | 黒アルマイト | M4-12P | □10 | M4 | 12 | 43 | 36 | 20 | 20 | 12 | 28 | M5 | 5.5 | 9.5 | 5.4 | 24 |
| FSFMANM04-S2AB | 角シャフト用 | アルミ(A6063) | 黒アルマイト | M4-12P | □12 | M4 | 12 | 50 | 43 | 25 | 25 | 15 | 35 | M6 | 6.6 | 11 | 6.5 | 44 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSFMANM04-12A | FSFMANM04-12A | P | 1,990 | 在庫品 | 在庫品 |
| FSFMANM04-16A | FSFMANM04-16A | P | 2,060 | 在庫品 | 在庫品 |
| FSFMANM04-S0A | FSFMANM04-S0A | P | 2,100 | 在庫品 | 在庫品 |
| FSFMANM04-S2A | FSFMANM04-S2A | P | 2,190 | 在庫品 | 在庫品 |
| FSFMANM04-12AB | FSFMANM04-12AB | P | 2,060 | - | 在庫品 |
| FSFMANM04-16AB | FSFMANM04-16AB | P | 2,150 | - | 在庫品 |
| FSFMANM04-S0AB | FSFMANM04-S0AB | P | 2,180 | - | 在庫品 |
| FSFMANM04-S2AB | FSFMANM04-S2AB | P | 2,280 | - | 在庫品 |
