カメラ・LED照明ブラケット｜アタッチ Rタイプ FSFMARM

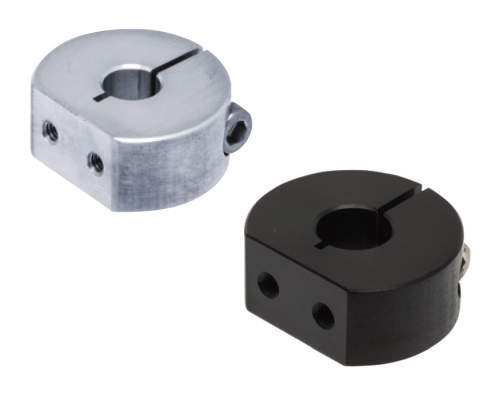

丸シャフト用

丸シャフト用

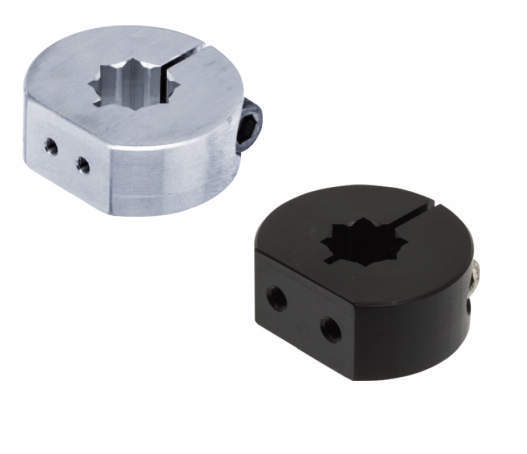

角シャフト用

このページをプリント
CADをダウンロード
価格・納期を確認

カメラ・LED照明ブラケットをシャフトに取り付けるためのアタッチです。
反射を防ぐ黒アルマイト仕様もラインアップ。

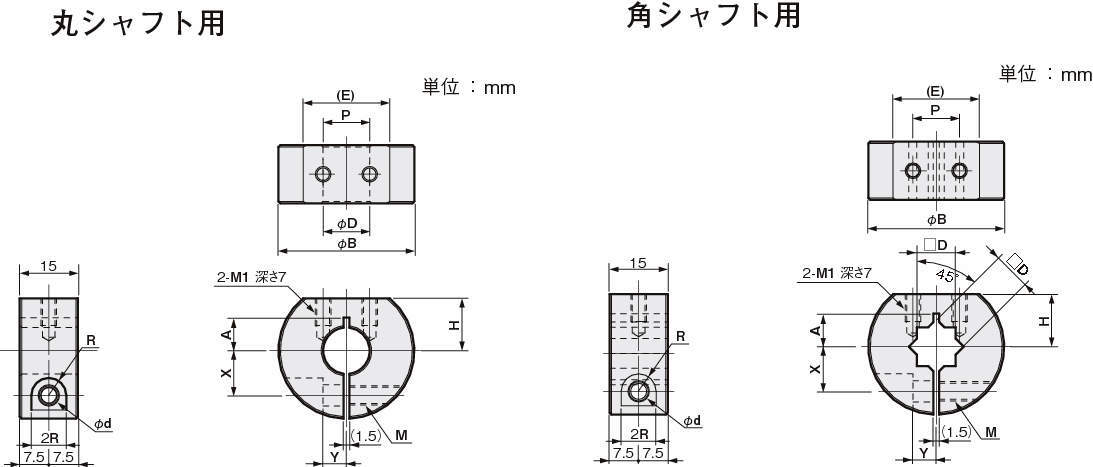

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	タイプ	材質	表面処理	ブラケット取付ピッチ	適合シャフト D (mm)	寸法(mm)											質量 (g)
						M₁	P	φB	φd	R	X	Y	M	A	H	E
						M₁	P	φB	φd	R	X	Y	M	A	H	E
FSFMARM04-12A	丸シャフト用	アルミ(A2017)	-	M4-12P	φ12	M4	12	35	5.5	4.5	11.5	6	M5	8.5	13.5	22.3	33
FSFMARM04-16A	丸シャフト用	アルミ(A2017)	-	M4-12P	φ16	M4	12	40	7	6	13	8	M6	10	17	21.1	44
FSFMARM04-S0A	角シャフト用	アルミ(A2017)	-	M4-12P	□10	M4	12	35	5.5	4.5	11.5	6	M5	8.5	13.5	22.3	33
FSFMARM04-S2A	角シャフト用	アルミ(A2017)	-	M4-12P	□12	M4	12	40	7	6	13	8	M6	10	17	21.1	34
FSFMARM04-12AB	丸シャフト用	アルミ(A2017)	黒アルマイト	M4-12P	φ12	M4	12	35	5.5	4.5	11.5	6	M5	8.5	13.5	22.3	33
FSFMARM04-16AB	丸シャフト用	アルミ(A2017)	黒アルマイト	M4-12P	φ16	M4	12	40	7	6	13	8	M6	10	17	21.1	44
FSFMARM04-S0AB	角シャフト用	アルミ(A2017)	黒アルマイト	M4-12P	□10	M4	12	35	5.5	4.5	11.5	6	M5	8.5	13.5	22.3	33
FSFMARM04-S2AB	角シャフト用	アルミ(A2017)	黒アルマイト	M4-12P	□12	M4	12	40	7	6	13	8	M6	10	17	21.1	34

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
FSFMARM04-12A	FSFMARM04-12A	P	1,910	在庫品	在庫品
FSFMARM04-16A	FSFMARM04-16A	P	1,990	在庫品	在庫品
FSFMARM04-S0A	FSFMARM04-S0A	P	2,050	-	在庫品
FSFMARM04-S2A	FSFMARM04-S2A	P	2,110	在庫品	在庫品
FSFMARM04-12AB	FSFMARM04-12AB	P	2,010	-	在庫品
FSFMARM04-16AB	FSFMARM04-16AB	P	2,060	-	在庫品
FSFMARM04-S0AB	FSFMARM04-S0AB	P	2,140	-	在庫品
FSFMARM04-S2AB	FSFMARM04-S2AB	P	2,190	-	在庫品
